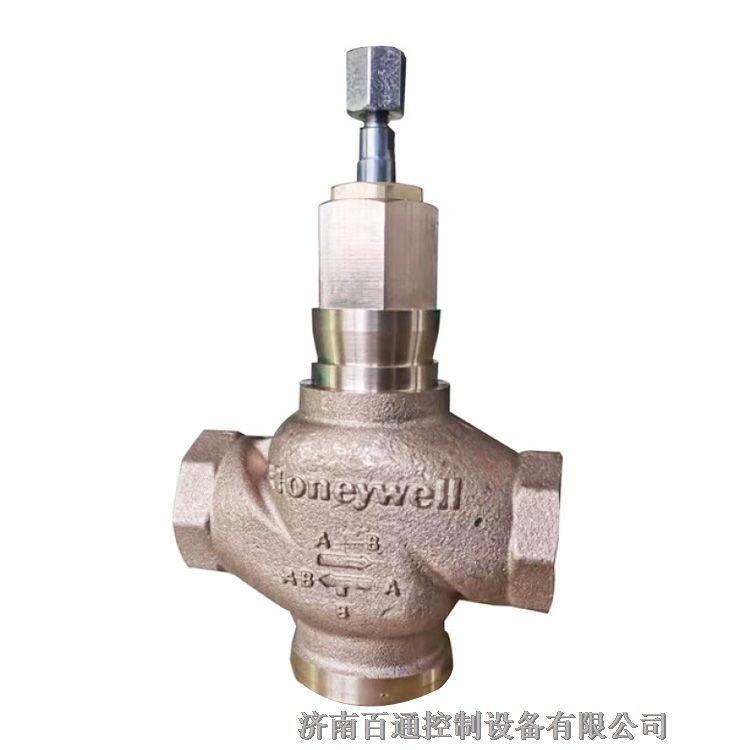

三通螺紋連接座閥V5011B3系列
產品概述
V5011B3系列三通螺紋連接座閥可與ML74/ML64/ML88系列閥門執行器相連,常應用于暖通空調系統的冷熱水控制。
產品特點
1. 低泄漏率
2. 使用壽命長
3. 閥桿精確定位，確保溫度控制
4. 無需配件，可與執行器快速安裝
技術參數
規格
公稱壓力： PN16
口徑： DN15 – DN50
流量特性： A-AB 等百分比 ; B-AB 線性
泄漏率： A-AB ≤0.01% of Kvs;
B-AB ≤0.02% of Kvs
可調比： 50:1
適用介質： 冷熱水
介質溫度 水：-15~130℃
額定行程： 20mm±1
材質
閥體：黃銅
閥桿：不銹鋼
閥芯：不銹鋼
連接方式 螺紋
動作方向 閥桿向下關閉
訂貨信息和技術參數
閥門規格 執行器關斷壓差（kPa）
型號 口徑 Kvs(m3/h) 600N 1800N
(ML6420A3007-E/ML7420A8088-E/ (ML7421A8035-E/ML8824A1820)
ML8824A0620/ML7425A8018-E)
V5011B3W015 DN15 4 1600kPa 1600kPa
V5011B3W020 DN20 6.3 1600kPa 1600kPa
V5011B3W025 DN25 10 800kPa 1600kPa
V5011B3W032 DN32 16 500kPa 1600kPa
V5011B3W040 DN40 25 350kPa 950kPa
V5011B3W050 DN50 40 220kPa 630kPa
尺寸 (mm)
閥門口徑 A B Y1閥門關閉 重量 kg
DN15 83 174 87.5 1.0
DN20 83 174 87.5 1.0
DN25 103 184 87.5 1.3
DN32 106 189 87.5 1.7
DN40 120 198 87.5 2.1
DN50 134 208 87.5 2.9
安裝要求
1. 介質水必須符合 GB/T 29044-2012 采暖空調系統水質要求。
2. 閥桿位置不得低于水平面。
3. 流體流向應與閥體流向箭頭方向一致。
4. 強烈推薦閥前安裝過濾器。
