一、產品簡介：

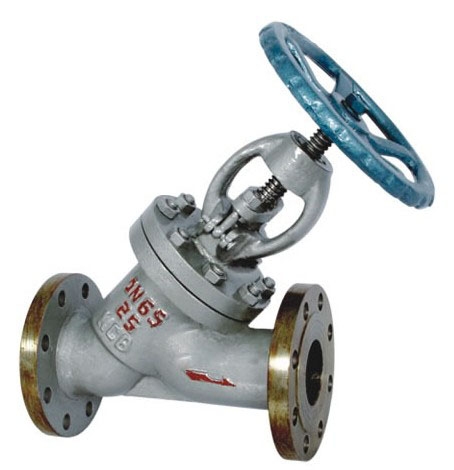

J45H直流式截止閥在直流式或Y型截止閥中，閥體的流道與主流道成一斜線，這樣流道狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。直流式截止閥特別適用于化工、化肥行業的管路上，涵入蒸汽能防止介質結晶。被廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。主要技術參數型號公稱壓力MPa1.6J45H-16實驗壓力MPa殼體2.4密封1.6工作溫度-30~180℃使用介質水主要零件材料型號閥桿、閥蓋灰鑄鐵灰鑄銅J45H-16閥桿、閥瓣碳鋼閥桿螺母銅填料石墨石棉盤根主要外形尺寸規定。
二、產品原理：
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄露。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應的減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
三、產品特點：
1． 在開閉過程中密封面的摩擦力比閘閥小，耐磨。
2． 開啟高度小。
3． 通常只有一個密封面，制造工藝好，便于維修。
四、主要技術參數：
|
型號 |
公稱壓力MPa |
1.6 |
|
|
J45H-16 |
試驗壓力MPa |
殼體 |
2.4 |
|
密封 |
1.6 |
||
|
工作溫度 |
-30～180℃ |
||
|
使用介質 |
水 |
||
五、主要零件材料：
|
型號 |
閥桿、閥蓋 |
灰鑄鐵 |
灰鑄銅 |
|
J45H-16 |
閥桿、閥瓣 |
碳鋼 |
|
|
閥桿螺母 |
銅 |
||
|
填料 |
石墨石棉盤根 |
||
六、使用與維護：
使用維護的目的，在于延長閥門壽命和保證啟閉可靠。閥桿螺紋，經常與閥桿螺母摩擦，要涂一點黃干油、二硫化鉬或石墨粉，起潤滑作用。不經常啟閉的閥門，也要定期轉動手輪，對閥桿螺紋添加潤滑劑，以防咬住。室外閥門，要對閥桿加保護套，以防雨、雪、塵土銹污。如閥門系機械待動，要按時對變速箱添加潤滑油。要經常保持閥門的清潔。要經常檢查并保持閥門另部件完整性。如手輪的固定螺母脫落，要配齊、不能湊合使用，否則會磨圓閥桿上部的四方，逐漸失去配合可靠性，乃至不能開動。不要依靠閥門支持其它重物，不要在閥門上站立。閥桿，特別是螺紋部分，要經常擦拭，對已經被塵土弄臟的潤滑劑要換成新的，因?yàn)閴m土中含有硬雜物，容易磨損螺紋和閥桿表面，影響使用壽命。
