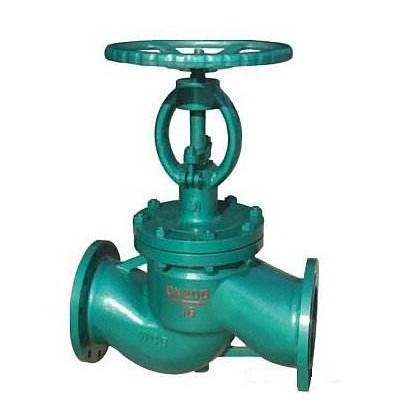

一、簡介：
水封截止閥的選材考究，符合國內外相關標準，密封副配對先進合理，提高了密封性能，使用壽命長。水封截止閥的填料函設計成水密封結構，接入0.6~1.6Ma的水填料，摩檫力小，密封好，能使系統大氣隔離，保證良好的氣密性，屬環保產品，閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。水封截止閥的倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，密封可靠。填料更換可在不停機情況下進行，方便快捷不影響系統運行，產品按國家標準GB/T12235設計制造，結構新穎，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接，結構緊湊，操作靈活，檢修方便。水封截止閥適用于公稱壓力PN2.5~4.0MPa，工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，適用介質為：水、油品、蒸汽和非腐蝕性氣體。
二、產品特點：
（1）、產品按國家標準GB12235設計制造，結構新穎，選材合理，造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接
（2）、填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性
（3）、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性
（4）、結構緊湊，操作靈活，檢修方便，使用壽命長
（5）、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
三、執行標準：
設計與制造：JB/T3595
結構長度：GB/T15188
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927 JB/T9092
四、零部件材料：
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度(≤℃) |
|
WCB |
25+D507MO |
25+D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
A105 |
2Crl3+Slite12 |
2Crl3+Slite6 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
450 |
|
五、外形連接尺寸：
|
公稱壓力 |
公稱通徑 |
標準值 |
參考值 |
||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
n |
Z-φd |
DO |
H |
質量 |
||
|
2．5 |
10 |
130 |
90 |
60 |
40 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
|
15 |
130 |
95 |
65 |
45 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
|
|
20 |
150 |
105 |
75 |
55 |
|
16 |
2 |
|
4-φ14 |
120 |
280 |
6 |
|
|
25 |
160 |
115 |
85 |
65 |
|
16 |
2 |
|
4-φ14 |
160 |
332 |
10 |
|
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
160 |
342 |
l1 |
|
|
40 |
200 |
145 |
110 |
85 |
|
18 |
3 |
|
4-φ18 |
200 |
395 |
17 |
|
|
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
43l |
24 |
|
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
280 |
457 |
33 |
|
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
320 |
505 |
47 |
|
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
360 |
549 |
62 |
|
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
400 |
62l |
96 |
|
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
500 |
703 |
128 |
|
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
650 |
828 |
168 |
|
|
4．0 |
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
|
20 |
150 |
105 |
75 |
55 |
5l |
16 |
2 |
4 |
4-φ14 |
120 |
280 |
6 |
|
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-φ14 |
160 |
332 |
10 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-φ18 |
160 |
342 |
11 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-φ18 |
200 |
395 |
17 |
|
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
240 |
43l |
24 |
|
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
4-φ18 |
280 |
457 |
33 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
320 |
505 |
47 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
360 |
549 |
62 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
400 |
621 |
96 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
500 |
703 |
128 |
|
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4．5 |
12-φ25 |
650 |
828 |
168 |
|
