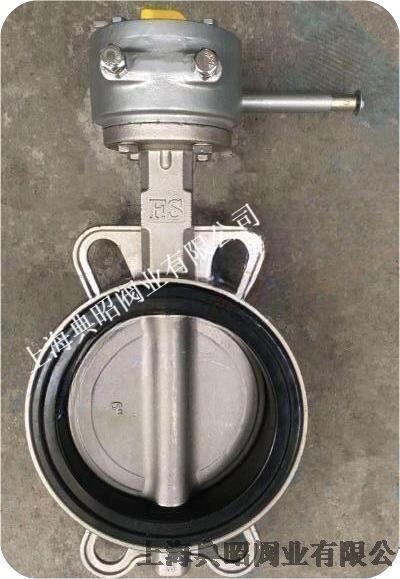

臺灣富山齒輪式蝶閥是一種渦輪式對夾軟密封蝶閥，對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，可以起到流量調節的作用，當?shù)逍D(zhuǎn)到90°時，閥門達到開度。對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈性軟密封和金屬密封兩種密封型式。
技術參數：
|
使用壓力 |
標稱壓力 |
|
|
80℃以下之靜流水 |
80℃以下之脈動水、油、空氣 |
PN16 |
|
1.6Mpa |
1.0Mpa |
|
零件材質：
|
零件PART |
材質MATERIAL |
|
|
閥體BODY |
STAINLESS STEEL |
CF8M/CF8 |
|
閥座SEAT |
NBR/EPDM/VITON |
|
|
擋流盤DISC |
STAINLESS STEEL |
SCS14/SCS13 |
|
閥桿STEM |
STAINLESS STEEL |
SUS410 |
|
O型環O-RING |
NBR |
|
|
彈簧SPRIG |
STAINLESS STEEL |
SUS304 |
|
齒輪操作器GEAR BOX |
CASTING IRON |
FC25 |
連接尺寸：
|
尺寸 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
L |
43 |
46 |
46 |
52 |
56 |
56 |
60 |
68 |
78 |
78 |
102 |
114 |
127 |
154 |
|
H |
135 |
145 |
152 |
170 |
187 |
200 |
230 |
276 |
300 |
355 |
380 |
425 |
430 |
500 |
|
D |
56 |
70 |
81 |
103 |
126 |
149 |
193 |
245 |
296 |
330 |
386 |
433 |
487 |
582 |
|
A |
185 |
185 |
185 |
185 |
185 |
185 |
280 |
280 |
280 |
375 |
375 |
375 |
290 |
290 |
|
C |
150 |
150 |
150 |
150 |
150 |
150 |
250 |
250 |
250 |
350 |
350 |
350 |
410 |
410 |
