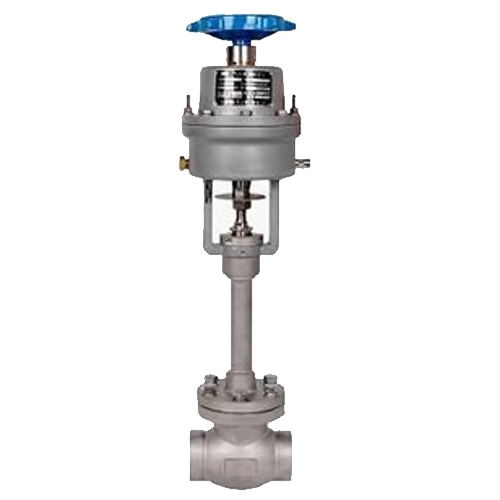

DJ661F-40P低溫緊急切斷閥產品工作原理和用途：
低溫氣動切斷閥采用奧氏體不銹耐酸鋼制造。閥桿表面鍍硬鉻( 鍍層厚0.04-0.06mm)，或進行氮化和鍍鎳磷處理，以提高表面硬度。為防止螺母與螺栓咬死，螺母一般采用Mo鋼或Ni鋼，同時在螺紋表面涂二硫化鉬。
DJ661F-40P低溫緊急切斷閥主要應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。廣泛應用于能源、石化、冶金、鐵道等行業等行業。適用溫度：-196℃-+80℃
DJ661F-40P低溫緊急切斷閥產品結構特點：
1、低溫閥門墊片采用不銹鋼皮夾聚四氟乙烯或柔性石墨纏繞式墊片結構；
2、低溫閥門在關閉時，為防止閥腔內低溫介質因溫度上升，產生氣化異常升壓，在閘板或閥體高壓側設有泄壓結構；
3、低溫閥門的密封面堆焊鈷基硬質合金，硬質合金在低溫下變形小、耐磨損，可保持良好的密封性能。
4、低溫閥門的閥蓋設計為長頸結構，能隔離低溫介質對填料的影響，使閥門啟閉靈活；
5、填料采用柔性石墨或聚四氟乙烯組合式結構，低溫閥門具有良好的抗低溫性能；
DJ661F-40P低溫緊急切斷閥產品性能參數：
|
公稱通徑 |
DN20mm～100mm |
|
公稱壓力 |
PN4.0MPa |
|
適用介質 |
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
|
適用溫度 |
-196℃～+80℃ |
|
氣缸氣源壓力 |
0.3～0.6MPa |
|
緊急切斷溫度 |
70±5℃ |
產品主要零件材料：
|
閥體、閥桿 |
ZG0Cr18Ni9 |
|
閥蓋、閥瓣 |
0Cr18Ni9 |
|
氣缸、支架 |
鑄鋁 |
|
填料、密封圈 |
PTFE |
產品主要尺寸：
|
產品型號 |
DJ661F-40P 低溫緊急切斷閥 |
重量 |
|||||||
|
產品代號 |
通徑 |
尺 寸 |
|||||||
|
L |
h |
H |
D0 |
D1 |
D2 |
L |
|||
|
5661DJ20 |
20 |
90 |
200 |
400 |
100 |
20 |
25.5 |
8 |
6 |
|
5661DJ25 |
25 |
90 |
200 |
400 |
100 |
25 |
32.5 |
8 |
7 |
|
5661DJ32 |
32 |
110 |
204 |
468 |
120 |
32 |
38.5 |
10 |
10 |
|
5661DJ40 |
40 |
110 |
230 |
523 |
120 |
40 |
45.5 |
10 |
12 |
|
5661DJ50 |
50 |
130 |
230 |
523 |
120 |
50 |
57.5 |
10 |
15 |
|
5661DJ65 |
65 |
180 |
250 |
651 |
140 |
65 |
76.5 |
10 |
27 |
|
5661DJ80 |
80 |
200 |
320 |
736 |
180 |
80 |
89.5 |
15 |
35 |
|
5661DJ100 |
100 |
220 |
320 |
736 |
180 |
100 |
108.5 |
15 |
41 |
