一、簡介：
流量控制閥，是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。400X流量控制閥一改常規節流閥使用孔板或純機械的減小流域面積的原理，利用相關導閥，極大限度地減少能量在節流過程中的損失。如遇緊急情況400X流量控制閥可以完全截止流量避免損失?？刂旗`敏度高，安全可靠，調試簡便，使用壽命長。
二、結構特點：

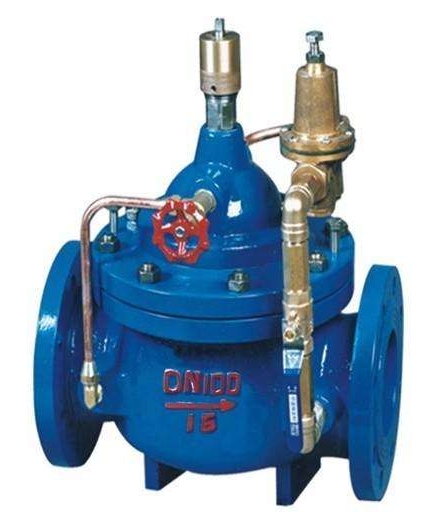

400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。400X流量控制閥利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。本系列400x流量控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
三、技術參數：
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
四、零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
流量調節閥能 |
不銹鋼 |
|
微型過濾器 |
不銹鋼 |
五、外形尺寸：
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
365 |
90 |
170 |
170 |
|
65 |
280 |
375 |
98 |
180 |
180 |
|
80 |
310 |
385 |
110 |
190 |
190 |
|
100 |
350 |
395 |
120 |
200 |
200 |
|
125 |
400 |
475 |
145 |
215 |
215 |
|
150 |
450 |
490 |
155 |
230 |
230 |
|
200 |
550 |
555 |
190 |
255 |
255 |
|
250 |
650 |
600 |
250 |
295 |
295 |
|
300 |
800 |
760 |
290 |
325 |
325 |
|
350 |
900 |
775 |
330 |
380 |
380 |
|
400 |
1000 |
810 |
360 |
415 |
415 |
|
450 |
1000 |
860 |
445 |
435 |
435 |
|
500 |
1100 |
915 |
495 |
460 |
460 |
|
600 |
1100 |
985 |
550 |
520 |
520 |
|
700 |
1450 |
1050 |
605 |
570 |
570 |
|
800 |
1560 |
1150 |
730 |
620 |
620 |
|
900 |
1800 |
1255 |
800 |
670 |
670 |
|
1000 |
2000 |
1380 |
910 |
830 |
830 |
