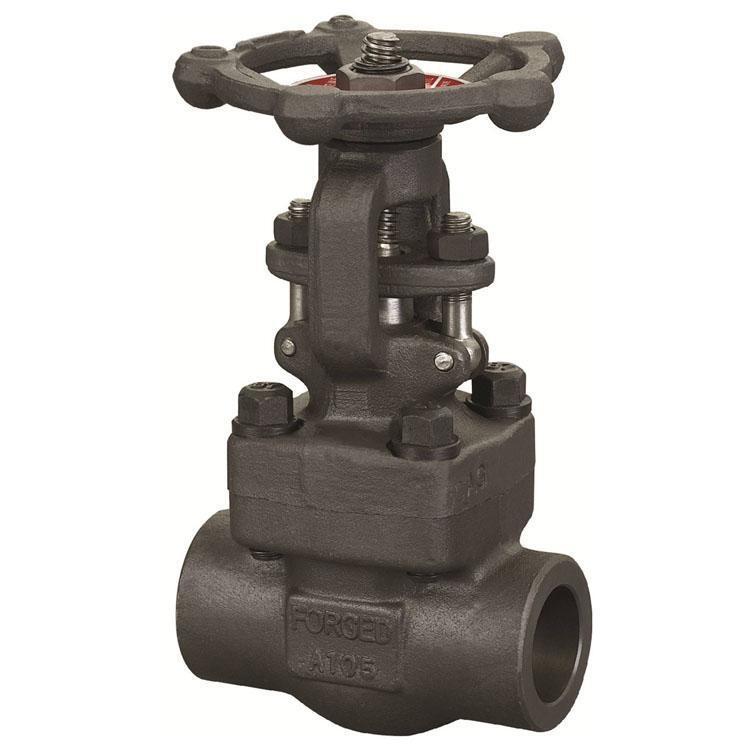

Z61Y鍛鋼承插焊閘閥
一、概述：
Z61Y鍛鋼承插焊閘閥有三種閥蓋設計，是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
二、結構特點：
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合
三、產品執行標準：
設計與制造：JB/T 7746
螺紋端尺寸：GB 7306
結構長度：JB/T 7746
壓力~溫度：GB/T 9131
四、材質明細表：
|
序號 |
零件名稱 |
cs to astm |
as to astm |
ss to astm |
|
|
type a105n |
type a182 f22 |
type a182 f304 |
type a182 f316(l) |
||
|
1 |
閥體 |
a105n |
a182 f22 |
a182 f304(l) |
a182 f316(l) |
|
2 |
閥瓣 |
a276 420 |
a276 304 |
a276 304(l) |
a276 316(l) |
|
3 |
閥桿 |
a182 f6a |
a182 f304 |
a182 f304(l) |
a182 f316(l) |
|
4 |
密封座 |
a105 |
a182 f304 |
a182 f304(l) |
a182 f316(l) |
|
5 |
密封環 |
316 |
a182 f304 |
a182 f304(l) |
f316(l) |
|
6 |
閥蓋 |
a105n |
a182 f22 |
a182 f304(l) |
a182 f316(l) |
|
7 |
圓柱銷 |
a276 420 |
a182f304 |
||
|
8 |
墊圈 |
a105n |
a182 f22 |
a182 f304(l) |
a182 f316(l) |
|
9 |
提升螺母 |
a194 2h |
a194 4 |
a194 8 |
a194 8m |
|
10 |
填料 |
柔性石墨+304絲 |
316夾ptfe |
||
|
11 |
填料壓套 |
a276 420 |
a182 f304 |
||
