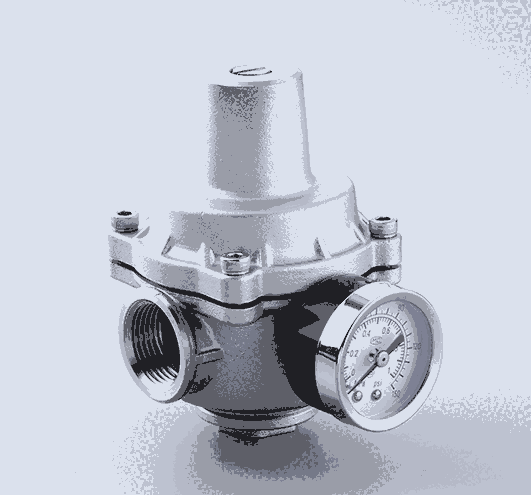

上海典昭閥業生產YZ11不銹鋼支管減壓閥屬于直接作用式薄膜減壓閥，是本公司吸取國外先進技術而成的新型減壓閥產品，主要由膜片、閥瓣、彈簧等零件組成，利用膜片感應下游壓力的變化來驅動閥瓣升降，從而改變減壓閥開度來實現減壓穩壓功能，可使供水壓力分配更加均勻，避免部分供水超壓，優化高層建筑給水分區，主要用于各種建筑水系統、消防系統、中央空調系統、采暖系統等。
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |
| 公稱壓力 | 1.6 |
| 殼體試驗壓力(MPa)* | 2.4 |
| 密封試驗壓力(MPa) | 1.6 |
| 進口壓力(MPa) | 0.25~1.6 |
| 出口壓力范圍(MPa) | 0.1~0.6 |
| 壓力特性偏差 | 符合GB/T12245-2005標準 |
| 流量特性偏差 | 符合GB/T12245-2005標準 |
| 泄露率 | 0 |
| 工作溫度 | ≤80°C |
| 零件名稱 | 材質 |
| 閥體、閥蓋、下閥蓋 | CF8 |
| 閥座 | 304SS |
| 閥瓣 | 丁腈橡膠 |
| 調節螺桿 | 304 |
| 膜片 | 丁腈橡膠 |
| 彈簧 | 60Si2Mn |
| 公稱通徑DN | G | L | 總 高 | ||
| H1 | H | ||||
| 15 | G1/2" | 76.5 | 31 | 60 | 91 |
| 20 | G3/4" | 76.5 | 31 | 78 | 109 |
| 25 | G1" | 85 | 36 | 88 | 124 |
| 32 | G1-1/4" | 98 | 42 | 93 | 135 |
| 40 | G1-1/2" | 102 | 45 | 98 | 144 |
| 50 | G2" | 117 | 54 | 130 |
184 |
