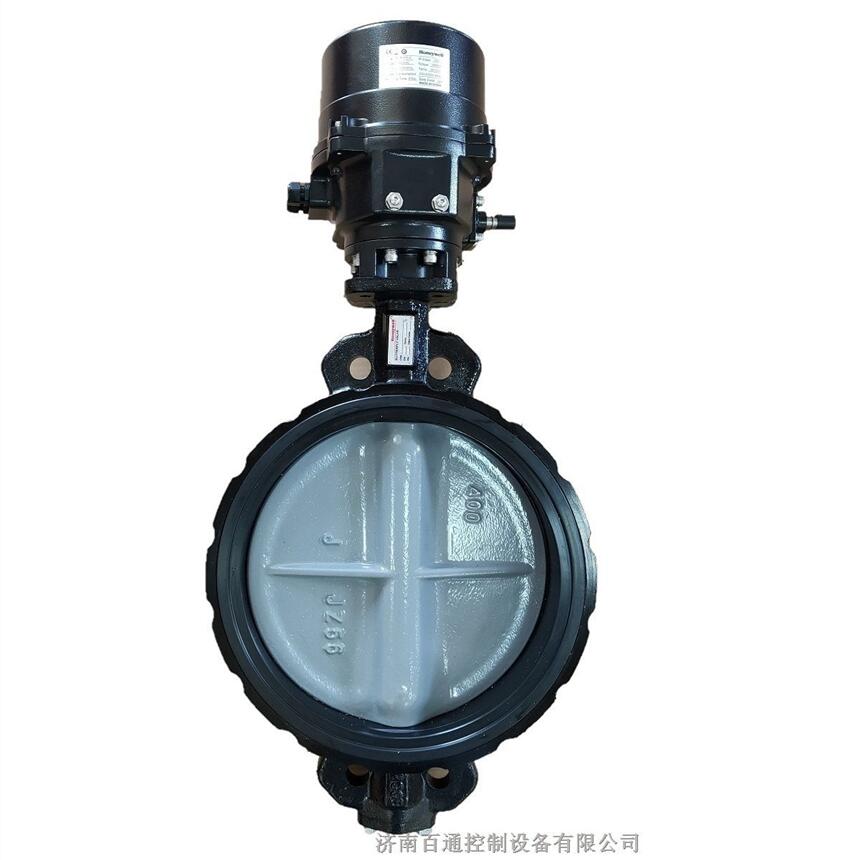

V8BFW16 蝶閥及執行器
產品數據
特點
●?口徑 DN50-DN600?
●?無靠背閥座：密封可靠，扭力小，使用壽命*
●?開關控制或模擬量控制
●?可以手動操作?
●?位置自鎖，3D位置指示?
●?加熱器預防冷凝
●?IP67防護等級
?
?
技術參數
閥體?
口徑 ? ? ? DN50-DN600?
公稱壓力 ? PN16?
介質 ? ? ? 冷/熱水?
介質溫度 ? -10℃ -- 120℃?
閥體材質 ? GGG40(DN50-150為GG25)?
閥板 ? ? ? 尼龍涂層GGG40?
閥桿 ? ? ? SS410(DN50-300, DN450/DN500) ??
? ? ? ? ? ?SS410 class 3(DN350/DN400/DN600)?
閥座 ? ? ? EPDM ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
管道連接 ? ISO7005-2?
密封壓力 ? <=DN400 ? ? ?1.76mPa, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? ? ? ? ? DN450-600, 1.1mPa?
執行器(NOM..-E)?
電源 ? ? ? 220Vac,+/-10%, 50/60 Hz?
運行時間 ? 見執行器信息表?
行程 ? ? ? ?90°± 5°?
控制(調節型) ? ?4~20mA, DC 1~5V 或 2~10V?
反饋 (調節型) ? 4~20mA 或 DC2~10V?
防護等級 ? ? ? ?IP67?
加熱器 ? ? ? ? ?見執行器信息表?
過載保護 ? ? ? ?內置過熱保護，135 ± 5℃停機，95 ± 15℃恢復
?
?
霍尼韋爾電動蝶閥V8BFW16(DN50-600)?應用
V8BFW16系列蝶閥及其NOM..-E電動執行器可以應用于商業樓宇、公共建筑及城市管網的水系統或通風系統中，可以實現調節量或開關量控制。執行器調節型產品可接受多種控制信號，如4~20mA, 1~5V或2 ~10V（可現場設定）。
?
?
?
霍尼韋爾模擬量電動蝶閥及執行器型號：
V8BFW16-050/NOM-P1A-E/CN7220A2007
V8BFW16-065/NOM-P1A-E/CN7220A2007
V8BFW16-080/NOM-P1A-E/CN7234A2008
V8BFW16-100/ NOM-P2A-E
V8BFW16-125/NOM-P3A-E
V8BFW16-150/NOM-P4A-E
V8BFW16-200/NOM-P4B-E
V8BFW16-250/NOM-P5A-E
V8BFW16-300/NOM-P5B-E
V8BFW16-350/NOM-P6A-E
V8BFW16-400/NOM-P7A-E
V8BFW16-450/NOM-P8A-E
V8BFW16-500/NOM-P8A-E
V8BFW16-600/NOM-P8B-E
?
霍尼韋爾開關量電動蝶閥及執行器型號：
V8BFW16-050/NOM-1A-E/CN4620A1001
V8BFW16-065/NOM-1A-E/CN4620A1001
V8BFW16-080/NOM-1A-E/CN4634A1001
V8BFW16-100/ NOM-2A-E
V8BFW16-125/NOM-3A-E
V8BFW16-150/NOM-4A-E
V8BFW16-200/NOM-4B-E
V8BFW16-250/NOM-5A-E
V8BFW16-300/NOM-5B-E
V8BFW16-350/NOM-6A-E
V8BFW16-400/NOM-7A-E
V8BFW16-450/NOM-8A-E
V8BFW16-500/NOM-8A-E
V8BFW16-600/NOM-8B-E
?蝶閥特點：
●?DN50以上閥板有加強筋，增加蝶板強度；
●?球墨鑄鐵蝶板為尼龍涂層，耐腐蝕，耐高溫，外形美觀，有效降低閥板與閥座間的摩擦；
●?第三面法蘭設計符合標準ISO 5211銜接介面要求，方 便操作器搭配及高低溫延長管使用；
●?閥軸使用無銷式連接方式，避免銷孔泄漏可能；下軸端八角設計，使蝶板與閥軸緊密咬合，有效減少因加工公差而導致的閥門無法完全關閉，確保閥門密封；
●?無靠背式閥座，避免閥體與閥座的泄漏點；嵌套式閥座設計，方便組裝，并有效避免因安裝不當而引起的扭力增加；
●?閥座側面突出于閥體，安裝時不需法蘭墊片；
●?閥軸與閥體之間，上軸端增加自潤式軸承，避免一般蝶閥出現的閥軸與閥體“咬死”現象的發生；并有效降低蝶閥扭力；
●?閥體結構簡單，體積小，安裝空間小，扭力小，為節能型產品。
霍尼韋爾開關量模擬量電動蝶閥V8BFW16及NOM-PX-E電動閥門執行器產品安裝使用方法,由于扭力可選范圍大,可以用非常規使用的大扭力風門上使用,比例霍尼韋爾風門執行器極大的扭力34nm,但對特別大的風門或特殊風門,就可選用霍尼韋爾蝶閥及電動閥門執行器NOM作風門執行器使用.
霍尼韋爾蝶閥配套用電動閥門執行器 NOM-P10A-E(蝶閥電動閥門比例執行器),NOM-10A-E(蝶閥電動閥門開關型執行器)提供5000Nm的扭力,足以滿足大多數蝶閥的對高關斷力要求,如有相關需求,請咨詢上海創儀相關專業技術人員。
