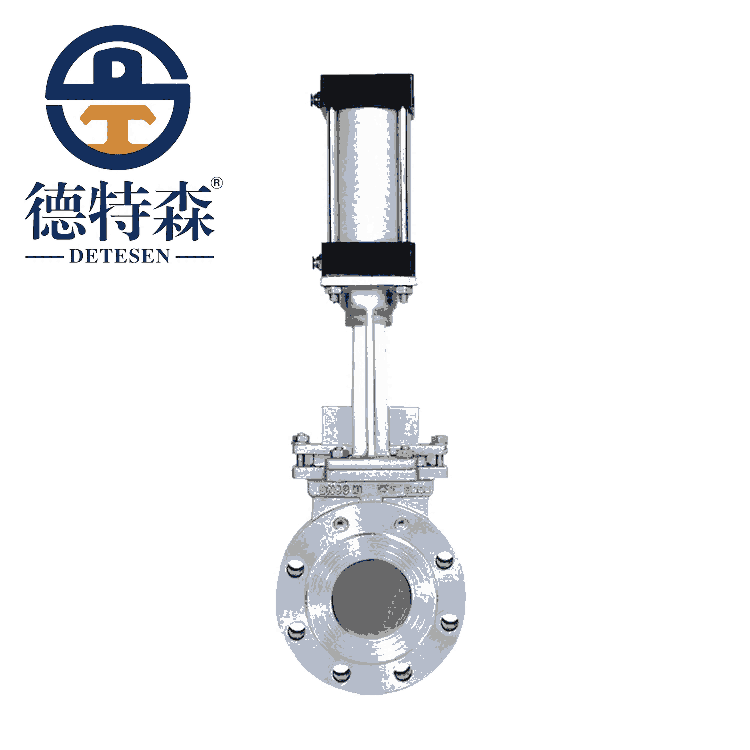

PZ673氣動對夾式刀形閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。此類閘閥多用于要求快速切斷或開啟的聲場合。
雙作用：對閥門開啟和關閉的兩位式控制；
單作用：（彈簧復位）：在電路和氣路切斷或故障時，閥門自動開啟或關閉。
1、 單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選取防爆電磁閥）。
2、接近開關。
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
4、電/氣動閥門定位器（調節型用）。
主要外形及連接尺寸
|
|
|||||
|
公稱壓力PN10（1.0MPa） |
|||||
|
DN（mm） |
L |
D1 |
D2 |
H |
n-M |
|
DN50 |
50 |
100 |
125 |
335 |
4-M16 |
|
DN65 |
50 |
120 |
145 |
363 |
4-M16 |
|
DN80 |
50 |
135 |
160 |
395 |
4-M16 |
|
DN100 |
50 |
155 |
180 |
465 |
8-M16 |
|
DN125 |
50 |
185 |
210 |
530 |
8-M16 |
|
DN150 |
60 |
210 |
240 |
630 |
8-M20 |
|
DN200 |
60 |
265 |
295 |
750 |
8-M20 |
|
DN250 |
70 |
320 |
350 |
900 |
12-M20 |
|
DN300 |
80 |
368 |
400 |
1120 |
12-M20 |
|
DN350 |
90 |
428 |
460 |
1260 |
16-M20 |
|
DN400 |
100 |
482 |
515 |
1450 |
16-M22 |
|
DN450 |
120 |
532 |
565 |
1600 |
20-M22 |
|
DN500 |
130 |
585 |
620 |
1800 |
20-M22 |
|
DN600 |
140 |
685 |
725 |
2300 |
20-M27 |
|
DN700 |
165 |
800 |
840 |
2500 |
24-M27 |
|
DN800 |
190 |
898 |
950 |
2800 |
4-M30 |
|
DN900 |
203 |
1005 |
1050 |
3100 |
28-M30 |
|
DN1000 |
216 |
1115 |
1160 |
3400 |
28-M30 |
|
DN1200 |
254 |
1325 |
1380 |
3600 |
32-M36 |
