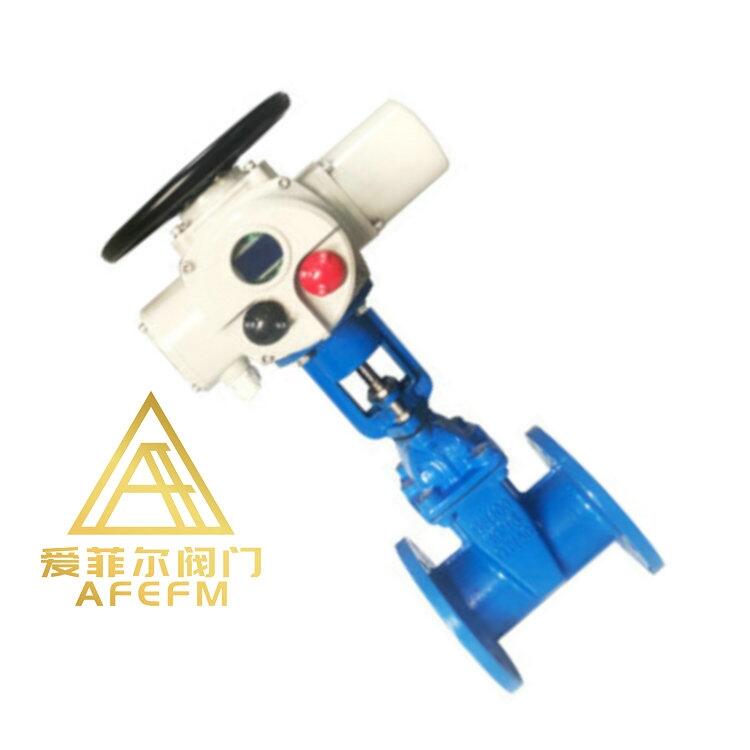

我廠生產的Z945電動彈性座封閘閥，可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。除具有彈性座封閘閥的優點之外，還具有靈敏、可靠、安裝方便等特點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
公稱壓力：10～25MPa
公稱通徑：DN50～DN1200
工作溫度：O～80℃
適用介質：水、油、氣等
法蘭標準：GB／T?l7241.6?GB9113
試驗標準：GBl3927?APl598
|
序??號 |
名稱 |
材????質 |
|
1 |
閥??體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘??板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
3 |
閥??桿 |
不銹銅 |
|
4 |
閥??蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
5 |
支??架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
電動執行器 |
可根據客戶要求制作? |
窗體底端
|
? |
|||
|
Z945X-10Q/16（RVEX-10Q/16Q） |
|||
|
公稱通徑 DN（mm） |
長度 L（mm） |
高度 H（mm） |
重量 （kg） |
|
DN50 |
178 |
732 |
? |
|
DN65 |
190 |
773 |
? |
|
DN80 |
203 |
820 |
? |
|
DN100 |
209 |
870 |
? |
|
DN125 |
254 |
915 |
? |
|
DN150 |
267 |
1003 |
? |
|
DN200 |
292 |
1110 |
? |
|
DN250 |
330 |
1263 |
? |
|
DN300 |
356 |
1360 |
? |
|
DN350 |
381 |
1550 |
? |
|
DN400 |
406 |
1610 |
? |
|
DN450 |
432 |
1900 |
? |
|
DN500 |
457 |
1938 |
? |
|
DN600 |
508 |
2120 |
? |
|
DN700 |
660 |
- |
? |
|
DN800 |
720 |
- |
? |
|
DN900 |
780 |
- |
? |
|
DN1000 |
840 |
- |
? |
|
DN1200 |
960 |
- |
? |
?
