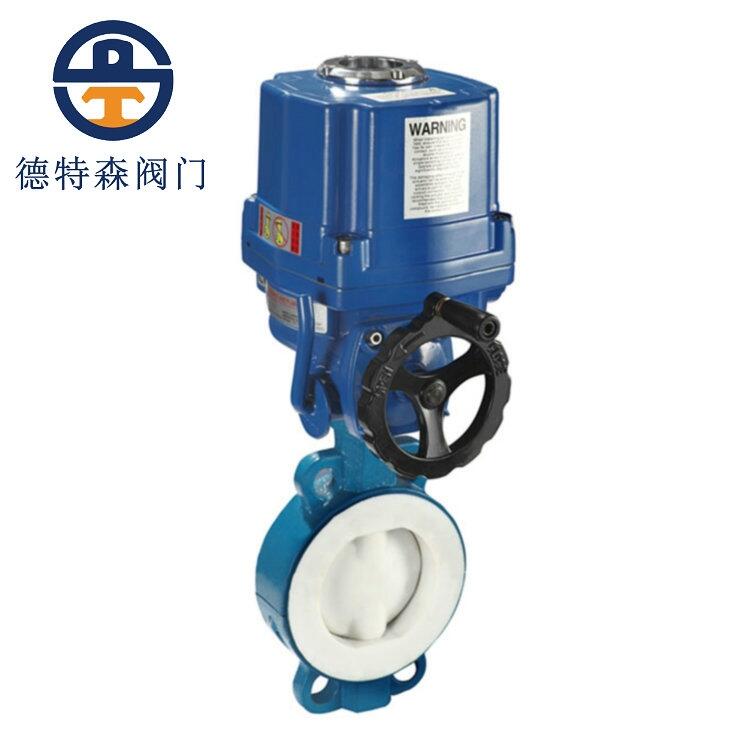

一、電動全襯氟蝶閥D971F46-10/16產品概述：
本廠研制的對夾式全襯氟電動蝶閥，結構緊湊，密封可靠，使用壽命長，廣泛用于水廠、電廠、鋼廠、造紙、化工、建筑等流體管道控制系統中，作為調節和截止使用。采用自主設計的森品牌精小型電動執行器和對夾式連接，電動執行器質量可靠，整體重量輕，價格為同行業電動蝶閥的1/3，是國家建設部自動化流體控制領域重點推薦產品。
二、電動執行器相關參數：
|
SP系列精小型電動執行機構技術參數 |
閥 體 參 數 |
||
|
電 源 |
AC110、220、380V/DC24 |
公稱通徑 |
DN50～1200mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN0.6、1.0、1.6Mpa |
|
任選功能 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 |
|
動作時間 |
9秒/15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 |
|
環境溫度 |
-30°～80° |
閥座密封 |
襯F46、PTFE、F3等 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線對夾式 |
|
限 位 |
電氣、機械二重限位 |
適用溫度 |
≤150℃ |
|
防護等級 |
IP-67(防爆外殼:ExdⅡ BT4) |
適用介質 |
水、氣、油品及弱腐蝕性流體 |
|
輸入信號 |
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V |
特 點 |
零泄漏、壽命長 |
三、D971F對夾式電動軟密封蝶閥特點：
1、密封材料選用聚四氟乙烯，耐腐蝕，使用壽命長。
2、整體烤漆、能有效地防止銹蝕且只要更換閥座密封材料，就可用于不同介質。
3、本產品具有雙向密封效果，安裝時不受介質流向的影響，也不受空間位置的影響，可任意安裝。
四、電動全襯氟蝶閥D971F46-10/16主要技術參數
|
公稱通徑DN（mm) |
50～1200 |
||
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃，氟橡膠：-20℃～150℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性等流體介質 |
||
|
泄 漏 率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
五、電動全襯氟蝶閥D971F46-10/16主要零部件材料及制造標準：
|
零件名稱 |
材料 |
制造標準 |
GB/T122387-89 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
結構長度標準 |
GB12221-89 |
|
閥軸 |
2Cr13 |
檢驗標準 |
GB/T13927-92 |
|
密封圈 |
聚四氟乙烯 |
|
|
|
填料 |
聚四氟乙烯 |
|
|
