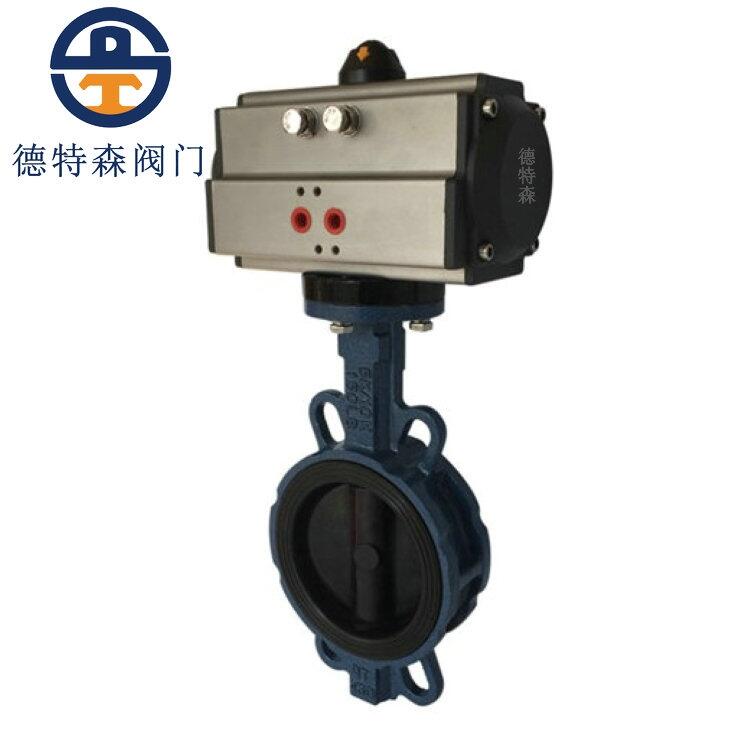

一、D671J對夾式軟密封氣動蝶閥概述：
1、本產品結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便。廣泛應用于石油、化工、輕工、制藥、造紙、建筑等流體控制系統中作遠距離集中控制或就地控制。
2、本氣動蝶閥根據用戶需求可配行程限位開關、指示器、氣源三聯件等。它是以壓縮空氣為動力（氣源壓力0.4-0.7MPa），通過閥桿帶動蝶板在閥體內轉動90°，實現全開—全閉的動作。
二、對夾式氣動軟密封蝶閥閥體：
|
公稱通徑 |
40-1200mm |
|
公稱壓力 |
0.6-1.6Mpa |
|
殼體試驗壓力 |
1.5 倍工作壓力 |
|
密封試驗壓力 |
1.1 倍工作壓力 |
|
連接形式 |
對夾JB78-59，JB79-59 |
|
材 料 |
WCB，HT200 ZG25I ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯四氟乙烯 |
|
溫度范圍 |
-20℃~+200℃ |
|
工作溫度范圍 |
NBR閥座-10~80℃、EPDM閥座-20~120℃、PTFE聚四氟乙烯--30~+150℃ |
|
允許長期使用溫度 |
NBR閥座0~60℃、,EPDM閥座-10~100℃、PTFE聚四氟乙烯—25~+130℃ |
|
填 料 |
V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉編織填料，柔性石墨 |
三、對夾式氣動軟密封蝶閥組件：
|
閥芯型式 |
閥 板 |
氣缸形式 |
單作用和雙作用式及AW系列大口徑蝶閥 |
|
流量特性 |
直線性或等百分比持性 |
氣缸工作壓力 |
0.4-0.7MPa |
|
材 料 |
1Cr18Ni9Ti,0Cr18Ni12Mo2Ti |
氣缸開關時間 |
雙作用式1-5秒 |
|
閥座材料 |
聚四氟乙烯（PTFE），橡膠，金屬閥座 |
氣缸空氣耗量 |
1-131L |
|
閥桿材料 |
不銹鋼，襯四氟乙烯 |
電磁閥電源 |
220VAC，24VDC |
采用標準目錄
|
項目名稱 |
采用標準 |
可選標準 |
|
設計制造驗收 |
GB/T12238-1989 |
ISO/DIN10631-91 |
|
閥門結構長度 |
GB/T12221-1989 |
ISO5752-88 |
|
閥門法蘭連接 |
GB9113-1988 |
ISO7005. 2 |
|
閥門檢驗 |
GB/T13927-1992 |
ISO/DIN5208-87 |
|
閥門標志 |
GB12220-1989 |
ISO5209-87 |
|
驅動裝置連接 |
GB12223-1989 |
ISO/DIN5211-89 |
|
閥門供貨要求 |
GB/T12252 |
———— |
