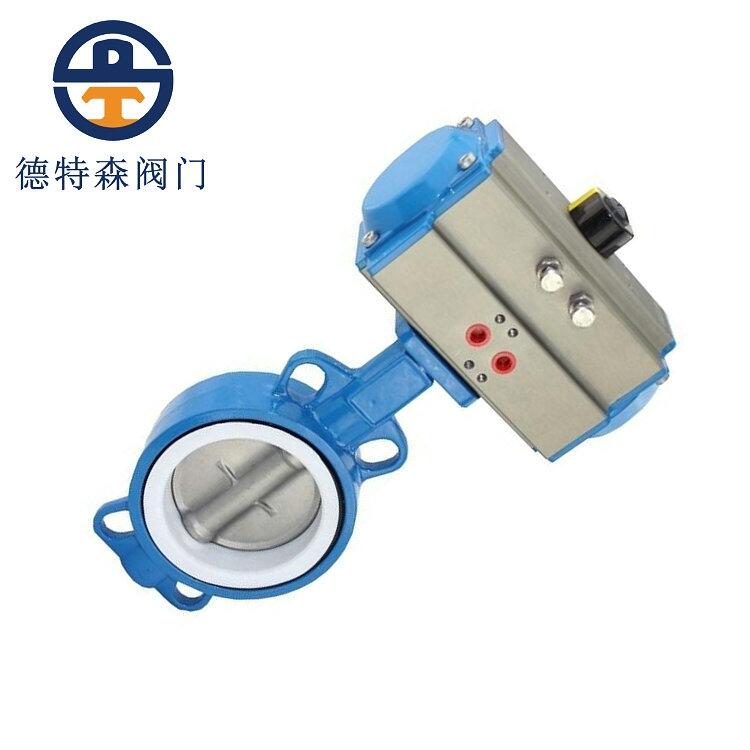

我公司研制的D671X氣動對夾式軟密封蝶閥雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
1、本閥采用中線結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
|
|
||||||||
|
D671F-16P |
||||||||
|
公稱通徑 |
結構長度 |
外形尺寸（參考值） |
連接尺寸（標準值） |
|||||
|
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D0 |
n-d |
|
DN50 |
2 |
43 |
63 |
315 |
180 |
65 |
125 |
4-18 |
|
DN65 |
21/2 |
46 |
70 |
330 |
180 |
65 |
146 |
4-18 |
|
DN80 |
3 |
46 |
83 |
390 |
245 |
72 |
160 |
8-18 |
|
DN100 |
4 |
52 |
105 |
431 |
240 |
72 |
180 |
8-18 |
|
DN125 |
5 |
56 |
115 |
455 |
240 |
72 |
210 |
8-18 |
|
DN150 |
6 |
56 |
137 |
626 |
350 |
93 |
240 |
8-22 |
|
DN200 |
8 |
60 |
164 |
720 |
350 |
93 |
295 |
8-22 |
|
DN250 |
10 |
68 |
206 |
800 |
550 |
350 |
350 |
12-22 |
|
DN300 |
12 |
78 |
230 |
860 |
600 |
350 |
400 |
12-22 |
|
DN350 |
14 |
78 |
248 |
883 |
600 |
350 |
460 |
16-22 |
|
DN400 |
16 |
102 |
289 |
972 |
600 |
350 |
515 |
16-26 |
|
DN450 |
18 |
114 |
320 |
1043 |
750 |
380 |
565 |
20-26 |
|
DN500 |
20 |
127 |
343 |
1098 |
750 |
380 |
620 |
20-26 |
|
DN600 |
24 |
154 |
413 |
1236 |
750 |
380 |
725 |
20-30 |
|
DN700 |
28 |
165 |
478 |
1431 |
750 |
380 |
840 |
24-30 |
|
DN800 |
32 |
190 |
525 |
1488 |
750 |
380 |
950 |
24-33 |
|
DN900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1050 |
28-33 |
|
DN1000 |
40 |
216 |
725 |
1765 |
1500 |
580 |
1160 |
28-36 |
|
DN1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1380 |
32-39 |
|
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。 |
||||||||
