電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。電動截止閥只適用于全開和全關，不允許作調節和節流。
1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠、操作輕便靈活
4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
公稱壓力PN100（10.0MPa）
DN(mm)
L
D
D1
b
n-Φd
電裝型號
L1
H
D0
DN50
230
160
125
16
4-Φ18
DZW10
590
645
365
DN65
290
180
145
18
4-Φ18
DZW10
590
690
365
DN80
310
195
160
20
8-Φ18
DZW20
590
715
365
DN100
350
215
180
20
8-Φ18
DZW20
590
770
365
DN125
400
245
210
22
8-Φ18
DZW30
590
780
365
DN150
480
280
240
24
8-Φ23
DZW45
590
875
365
DN200
600
335
295
26
12-Φ23
DZW60
810
967
470
DN250
650
405
335
30
12-Φ25
DZW90
810
1153
470
DN300
750
460
410
30
12-Φ25
DZW120
830
1292
550

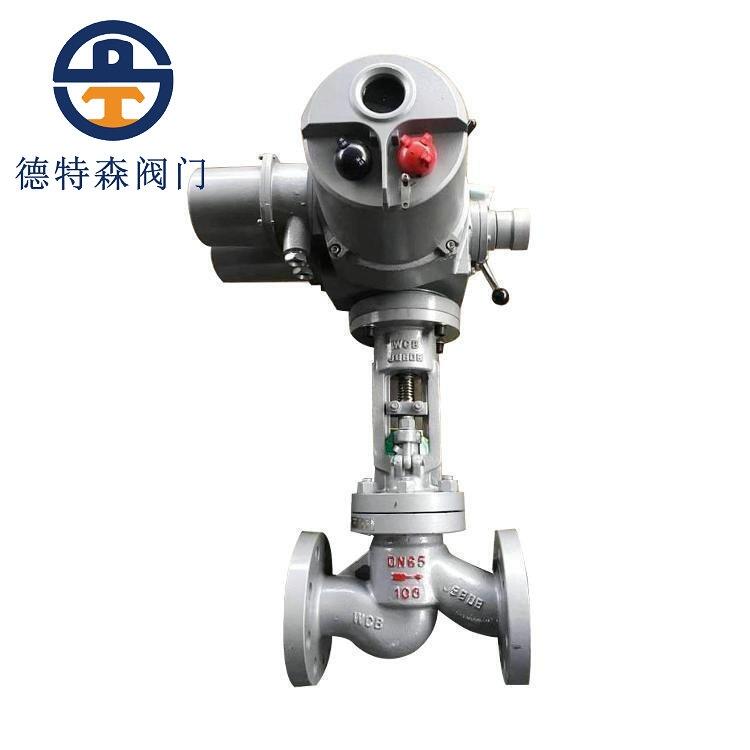

電動蒸汽截止閥J941Y-100（J941H-100C）概述
電動蒸汽截止閥J941Y-100（J941H-100C）主要特點及用途
電動蒸汽截止閥J941Y-100（J941H-100C）主要外形圖及連接尺寸表和電動執行器型號規格主要尺寸
