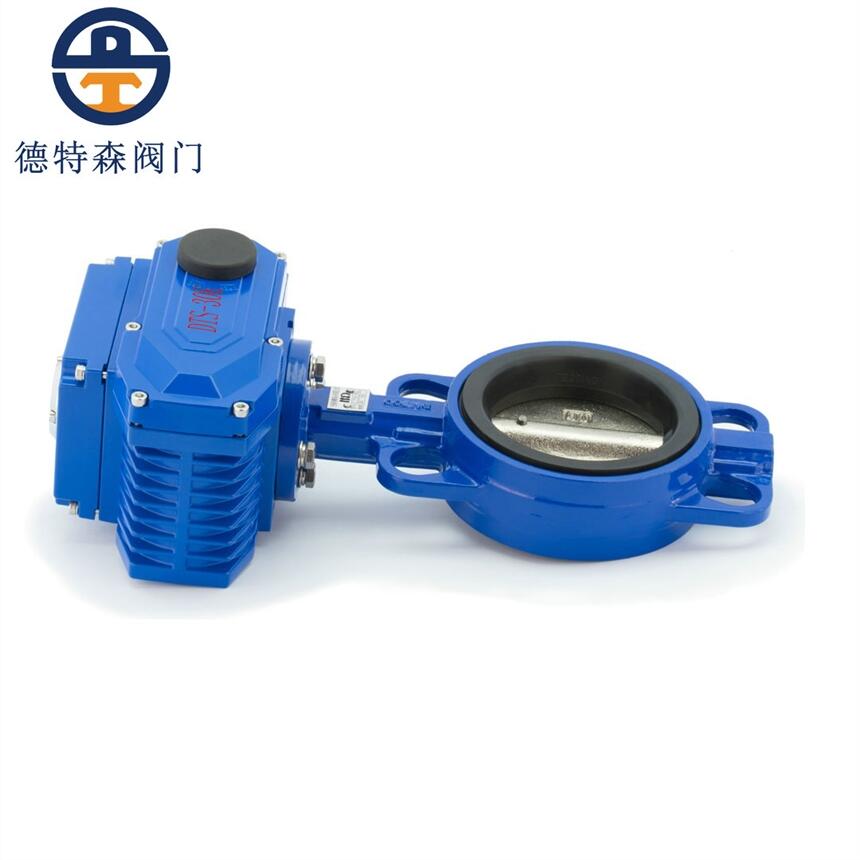

電動對夾式蝶閥D971X-16（D971X-10）的產品概述
電動蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。

電動對夾式蝶閥D971X-16（D971X-10）的主要零部件材料

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

電動對夾式蝶閥D971X-16（D971X-10）的性能參數

電動執行器	開關式,無源觸點開關式,電位計式,智能調節式
公稱通經	50～1200mm(可定做25、32、40)
公稱壓力	1.0～1.6MPa
適用溫度	EPDM:-29～+120℃
	NBR:-29～+80℃
連接方式	對夾
閥結構	A型、LT型
閥體材質	鑄鐵、碳鋼
閥板材質	304、316、尼龍板、鑄鐵鍍鎳 鋁青銅(過海水)
閥座材質	EPDM、NBR PTFE
適用介質	水及液體類介質
可選附件	限位開關、定位器、電磁閥、減壓閥

設計依據 Design reference		GB標準
設計標準 Design standrd		GB12238
結構長度 Face To face	對夾連接 Wafer connecting	GB12221
對夾法蘭尺寸 Wafer Flange Size		GB12221
試驗和檢驗 Test＆inspection		JB/T9002

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃
