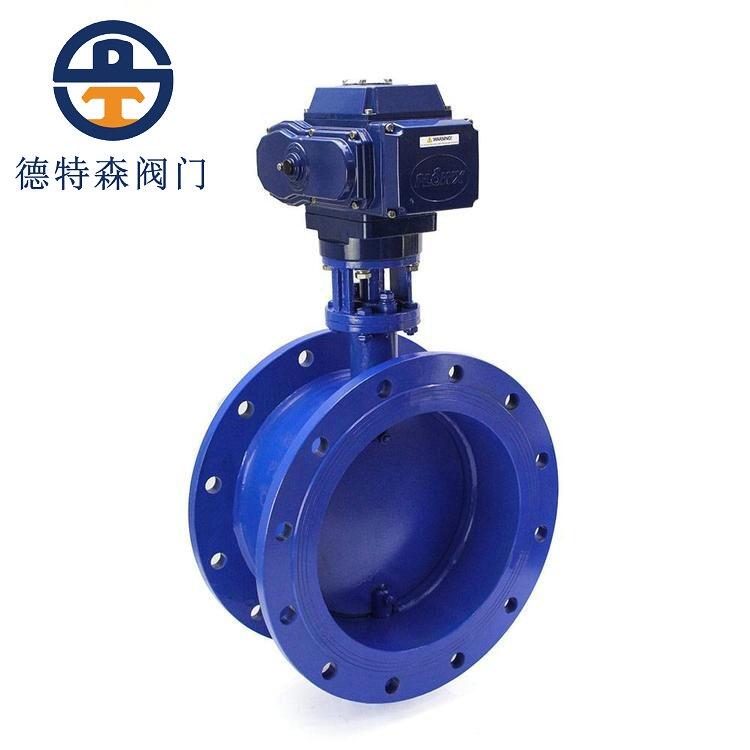

一、電動通風蝶閥D941W-2.5C（D941X-2.5C）產品概述
電動通風蝶閥D941W-2.5C（D941X-2.5C）由角行程電動執行機構和通風蝶閥組成，蝶閥與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。
電動通風蝶閥D941W-2.5C（D941X-2.5C）具有流通能力大，體積小巧，僅相當于同類產品的35%左右；使用方便，采用單相電源，接線簡單，采用獨創的球型凸出結構，使觀察更方便，免加油免點檢、防水防銹、任意角度安裝；保護裝置有雙重限位、過熱保護、過載保護，全行程時間15秒、30秒、45秒、60秒以及帶手動功能；智能數控，內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mADC/1-5VDC)實現閥門開度的智能控制和精確定位，調節精度高等特點，電動執行結構可根據用戶要求配置，主要有智能型、調節型、普通開關式型三種。
二、電動通風蝶閥D941W-2.5C（D941X-2.5C）主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
2 |
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
3 |
密封圈 |
與閥體相同 |
|
4 |
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
5 |
填料 |
氟塑料、柔性石墨 |
三、電動通風蝶閥D941W-2.5C（D941X-2.5C）主要電動執行器技術參數表
|
閥芯轉角 |
0~70° |
|
|
作用形式 |
電開式或電閉式 |
|
|
流量特性 |
近似等百分比 |
|
|
允許壓差(Mpa) |
0.6 |
|
|
性能指標 |
基本誤差：±2.5%；回差≤±2.0%；死區≤3.0% |
|
|
電源電壓 |
AC220V、AC380V、DC24V |
|
|
調節型 |
信號范圍 |
0~10mA、4~20mA、1.5VDC |
|
開關型 |
電信號 |
AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號 |
