一、產品概述

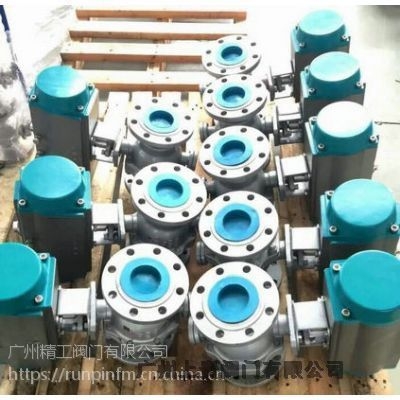

氣動軟密封球閥、江門精工氣動球閥Q641F-16C是一種轉角為90°的旋轉類閥門。密封性能優良，流量系數大，流阻系數小，結構簡單，使用壽命長，便于維修。氣動軟密封球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動軟密封球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。氣動軟密封球閥廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
二、產品特點
（1）流體阻力小、球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
三、氣動軟密封球閥、江門精工氣動球閥Q641F-16C主要設計標準
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
四、氣動軟密封球閥、江門精工氣動球閥Q641F-16C主要技術參數及性能
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公稱壓力（MPa） |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||||
|
泄漏量 |
軟密封：零泄漏 |
|||||||||||||
|
閥體形式 |
兩段式閥體（浮動球體） |
兩段式閥體（固定球體） |
||||||||||||
|
閥芯形式 |
“O”型球形閥芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯（PTFE）、金屬石墨纏繞墊片 |
|||||||||||||
|
連接形式 |
法蘭、焊接、螺紋 |
|||||||||||||
|
流量特性 |
近似快開特性 |
|||||||||||||
|
可調范圍 |
DN15-65 |
DN80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
適用溫度 |
密封面 |
|||||||||||||
|
PTFE≤180℃、PPL≤280℃ |
||||||||||||||
|
配置執行機構 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|||||||||||||
|
控制方式 |
開關型（開關兩位控制）、調節型（4～20mA控制） |
|||||||||||||
五、氣動軟密封球閥 執行器技術參數
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
六、氣動軟密封球閥、江門精工氣動球閥Q641F-16C主要零件材料
|
零件名稱 |
材料 |
|||
|
閥體 |
WCB |
304（CF8） |
316（CF8M） |
316L（CF3M） |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
不銹鋼+淡化處理 |
|||
|
填料 |
V型PTFE四氟填料、柔性石墨 |
|||
七、氣動軟密封球閥、江門精工氣動球閥Q641F-16C主要性能規范
|
公稱通徑DN（mm） |
DN15-300 |
|||||
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸類（溫度≤200℃）、醋酸類（溫度≤200℃） |
|||||
