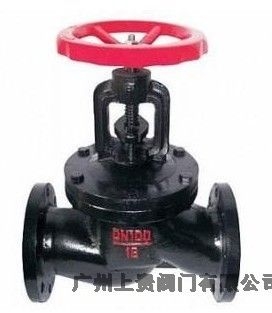

J41T/J41W法蘭鑄鐵截止閥說明：
鑄鐵截止閥是一種常用的截?cái)嚅y,主要用來按通或截?cái)喙苈分械慕橘|(zhì)，一般不用于調節流量。鑄鐵截止閥適用的壓力,溫度范圍很大,但一般用于中,小口徑的管道。與閘閥相比,截止閥的結構較簡單,制造與維修都較方便,密封面不易磨損,擦傷,密封性較好,壽命較長,啟閉時閥瓣行程較小,啟閉時間較短,閥門高度較小。廣泛用于給排水,煤氣,電力,冶金,石油,化工,輕紡以及城建等行業,在蒸汽,水,油類介質的管路上作啟閉用。
J41T/J41W法蘭鑄鐵截止閥的用途：
J41T或J41W系列鑄鐵截止閥安裝在管路上,作啟閉用。J41T-16型適用于工作溫度≤200℃的水,蒸汽介質管路上。J41W-10型適用于工作溫度≤200℃的油品介質管路上。手輪順時針旋轉為關閉，反之為開，不允許借助任何杠桿。
本產品適用于液、氣介質管路和設備，用與截?cái)嗪徒油ü苈分薪橘|(zhì)之用。
具有密封好、操作方便、密封面不易損傷、使用壽命長、不易產生水錘現象等特點。J41T/J41W法蘭鑄鐵截止閥主要外形尺寸(法蘭尺寸按 JB78 PN1.6MPa規定)
|
型號 |
公稱通徑DN(mm) |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
J41T-16 |
15 |
120 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
|
J41T-16 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
|
200 |
|
|
|
|
|
|
|||
