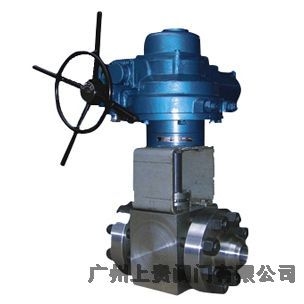

Q961Y-P5414V型球閥借助驅動機構帶動閥軸轉動90°.。此時，固定在閥軸上的閥瓣同步旋轉順時針旋轉90°。順時針旋轉，閥瓣進入閥座，在彈簧預緊力作用下，閥瓣壓緊閥座達到一定密封比壓，實現密封而關閉閥門。逆時針旋轉時，閥瓣通道與閥體通道逐漸貫通，旋轉90°時，閥門為全開狀態。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q961Y高溫高壓硬密封球閥設計參照標準 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、公稱通徑與流道標準：GB/T12237-1989.BS5351-2000 2、法蘭連接尺寸標準：GB9113.GB9115、8-11-1989、GB12380、GB12384-1990、GB/T9182.1-1988、SH3406-1996 3、結構長度：GB-T15188.1-1994、ASME16.10-1992 4、壓力實驗：GB/T13927-1992 5、制造和驗收：JBT92092=JB/T3595-2002、GB12237-1989 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適用范圍： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 該系列閥門適用于石油、化工、冶金、電力、輕紡、造紙、水利等各部門等高壓管路系統，同時還適用于污水處理、蒸氣、空氣、煤氣、礦漿等弱腐蝕流體介質的輸送和截流、節流等。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q961Y高溫高壓硬密封球閥主要技術性能參數 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q961Y高溫高壓硬密封球閥主要零件材質 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q961Y高溫高壓硬密封球閥連接尺寸表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q961Y高溫高壓硬密封球閥主要特點 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、本閥門閥體全部蠶蛹鉻鉬釩鋼制造，在高溫狀態下保證強度滿足工作要求 2、閥座與閥瓣密封比壓合理，加工精度高，操作輕便靈活 3、金屬硬密封，采用鈷鉻鎢合金，耐高溫高壓 4、電裝啟閉閥門可實行遠程操控 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q961Y高溫高壓硬密封球閥保管、安裝、使用和維護保養 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、閥門存放時，要放在通風干燥之處，不允許放在露天和灰塵較多的場合，要保持閥門的清潔。使閥門處于微開啟位置，兩端口必須用專用的悶蓋堵嚴，防止灰塵和雜物進入密封副。 2、安裝前，核準閥門的各項技術參數：通徑、壓力、介質、工作溫度等是否符合要求，并清除長期存放或在運輸過程中的灰塵及雜物，檢查限位螺釘是否上緊(出廠前已調試好) 3、安裝時，必須校正管路法蘭端面的平行度，兩端管路中心線是否同軸，清除管路中的雜物和污垢，按照閥門上的介質流通方向安裝于管路上。一般情況下可安裝管路的任何位置，但是盡量采用水平安裝，這樣有利于閥門各轉動部位的潤滑，減少結巴對閥門使用中的影響。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
