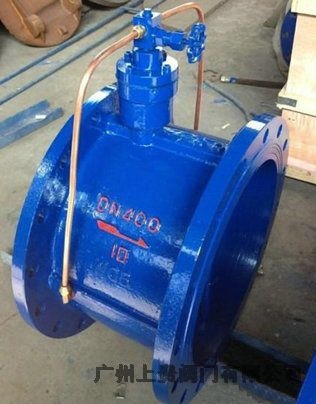

■ HH49X微阻緩閉止回閥產品概述：
精工生產的HH46X、HH48X、HH49X消聲緩閉止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
■ HH49X微阻緩閉止回閥主要用途：
HH49X/HH48X蝶式雙瓣消聲止回閥主要用于凈水、源木、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流，消除破壞性的水錘，保護管道、水泵的安全運行。其主要特點如下：1.體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。2.緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。3.橡膠軟密封，封閉性能好，耐磨損，使用壽命長。4.橡膠緩沖，啟閉平穩，無振動，無噪音。5.比老式止回閥六阻小，有明顯的節能效果。
■ HH49X微阻緩閉止回閥主要零件材質：
|
零件名稱 |
材質 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
閥桿、油缸、活塞 |
不銹鋼 |
|
彈簧 |
不銹鋼 |
■ HH49X微阻緩閉止回閥技術參數：
|
型號 |
公稱壓力 PN(MPa) |
強度試驗壓力 (MPa) |
密封壓力 (MPa) |
適用溫度 (℃) |
適用介質 |
緩閉時間 |
|
HH46X |
1.0 |
1.5 |
1.1 |
≤80 |
清水、污 水、海水 |
≤60秒 |
|
1.6 |
2.4 |
1.76 |
||||
|
2.5 |
3.75 |
2.75 |
■ HH49X微阻緩閉止回閥主要外形尺寸：(法蘭連接尺寸：按JB/T79-94)
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 (mm) |
||
|
L |
H |
H1 |
||
|
1.0 |
40 |
140 |
200 |
88 |
|
50 |
150 |
215 |
98 |
|
|
65 |
170 |
225 |
108 |
|
|
80 |
180 |
235 |
118 |
|
|
100 |
190 |
280 |
130 |
|
|
125 |
200 |
290 |
148 |
|
|
150 |
210 |
310 |
172 |
|
|
200 |
230 |
350 |
210 |
|
|
250 |
250 |
415 |
240 |
|
|
300 |
270 |
450 |
264 |
|
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 (mm) |
||
|
L |
H |
H1 |
||
|
1.0 |
350 |
290 |
480 |
297 |
|
400 |
310 |
550 |
324 |
|
|
450 |
330 |
585 |
351 |
|
|
500 |
350 |
640 |
379 |
|
|
600 |
390 |
720 |
434 |
|
|
700 |
430 |
780 |
491 |
|
|
800 |
470 |
840 |
549 |
|
|
900 |
510 |
990 |
600 |
|
|
1000 |
550 |
1050 |
655 |
|
|
1200 |
630 |
1210 |
770 |
|
■ HH49X微阻緩閉止回閥安裝示意圖：
