一、產品概述

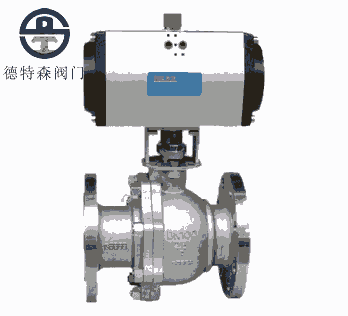

氣動浮動球閥屬于氣動類閥，無泄漏、重量輕、體積小，在實際運用中，它具有開關靈活、易損耗低、降低閥門維修工的勞動強度、節約維修資金作用。該閥結構簡單，使用壽命長，適用于幾乎所有介質、耐高溫、耐化學腐蝕。
德特森閥門不斷采用新材料、新技術保障氣動浮動球閥對工況的適用性，使用壽命長等特點，我廠為用戶提供氣動球閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。
該閥適用于PN1.0MPa～PN10.0MPa的各種管路上，用于截斷或接通管路中的介質，可選用不同的材質?？煞謩e適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。該產品廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
二、主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||
|
Q641F-16C |
Q641F-16P |
Q641F-16R |
||
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
2 |
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥桿 |
2Cr13 |
304 |
316 |
|
4 |
密封面 |
增強聚四氟乙烯、聚四氟乙烯(PTFE)、對位聚苯(PPL)、金屬堆焊鈷基 |
||
|
5 |
填料 |
聚四氟乙烯(PTFE)、 柔性石墨 |
||
|
6 |
適用介質 |
水、氣、油含顆粒介質 |
硝酸類 |
醋酸類 |
|
7 |
適用溫度 |
-29~450℃ |
||
三、主要性能規范表
|
公稱壓力(MPa) |
1.6 |
|
|
強度試驗(MPa) |
2.4 |
|
|
水密封試驗(MPa) |
1.76 |
|
|
氣密封試驗(MPa) |
0.4MPa-0.7MPa |
|
|
執行器 |
型號 |
BAW系列、GT系列、SW系列 |
|
氣源壓力 |
0.4-0.7Mpa |
|
四、主要外形尺寸表
|
公稱通徑 (mm) |
PN16(1.6MPa)尺寸 |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
|
|
DN15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
|
DN20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
|
DN25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
|
DN32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
|
DN40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
DN50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
|
DN65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
|
DN80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
|
DN100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
|
DN125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
|
DN150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
|
DN200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
|
DN250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
