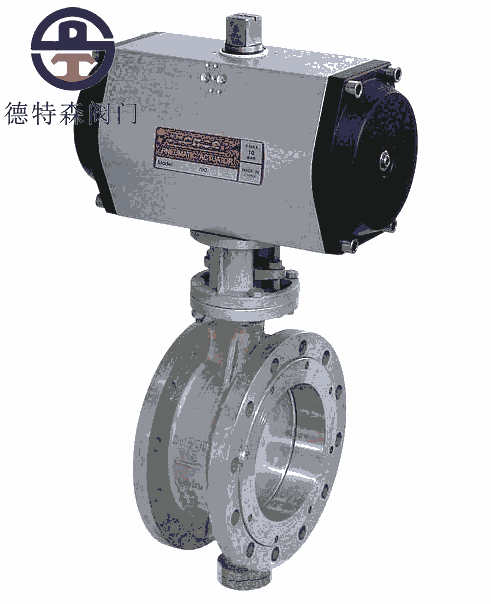

一、福建德特森氣動蝶閥D643W-16P概述：
1、本閥體采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
5、氣動執行器有單作用及雙作用式及AW系列大口徑系列氣動執行器供用戶靈活選擇
二、D643W/D643H主要技術參數
|
公稱通徑DN（mm) |
50～1200 |
|||
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～425℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體介質等 |
|||
|
泄 漏 率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
三、D643W/D643H主要零部件材料及制造標準：
|
零件名稱 |
材料 |
制造標準 |
JB/T 8527-97 |
|
閥 體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
法蘭標準 |
GB9113-2000 |
|
蝶 板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
結構長度標準 |
GB12221-89 |
|
密 封 圈 |
不銹鋼、聚內脂、抗磨材料 |
檢驗標準 |
GB/T 13927-92 |
|
閥 桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
制造標準 |
JB/T 8527-97 |
|
填 料 |
柔性石墨 |
法蘭標準 |
GB9113-2000 |
四、D643W、D643H-10/16/25/氣動對夾式硬密封蝶閥主要外形連接尺寸（單位：mm）：
|
公稱通徑(DN) |
主要尺寸 |
法蘭尺寸和螺栓規格 |
||||||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
||||||||||
|
L短／長 |
H1 |
H |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|
|
50 |
108／150 |
350 |
112 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112／170 |
370 |
115 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
|
80 |
114／180 |
380 |
120 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127／190 |
420 |
138 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
140／200 |
460 |
164 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
|
150 |
140／210 |
555 |
175 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
152／230 |
760 |
200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
165／250 |
830 |
243 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
178／270 |
895 |
250 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
190／290 |
950 |
280 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
|
400 |
216／310 |
1190 |
305 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
|
450 |
222／330 |
1255 |
350 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
|
500 |
229／350 |
1305 |
380 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
|
600 |
267／390 |
1340 |
445 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
|
700 |
292／430 |
1520 |
480 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
318／470 |
1710 |
530 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
330／510 |
1810 |
580 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
410／550 |
1960 |
650 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
470/ 630 |
2250 |
760 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
