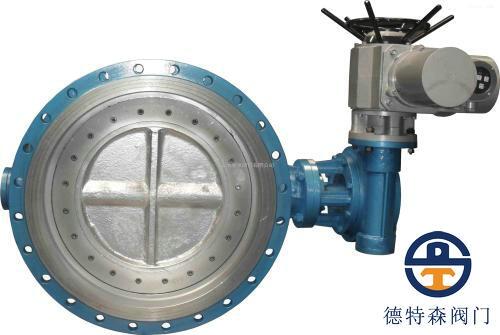

一、D943Y-16C電動蝶閥產品概述
D943Y-16C電動蝶閥是由電動執行器與三層次法蘭式硬密封蝶閥構成，該蝶閥采用精密的彈性密封圈和三偏心多層次金屬硬密封結構，驅動裝置功能強勁，有智能型、調節型、普通開關型三種。智能型內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC/1-5VDC)實現閥門開度的智能控制和精確定位。
D943Y-16C電動蝶閥電動執行器可選用3810系列或NA系列電子式角行程執行機構，亦可選用PSQ系列或DYR系列?！軩N 300口徑閥門一般采用380VAC電動執行器。
二、D943Y-16C電動蝶閥主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
2 |
蝶板 |
鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
|
3 |
密封圈 |
不銹鋼、聚內脂、抗磨材料 |
|
4 |
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
5 |
填料 |
柔性石墨 |
三、D943Y-16C電動蝶閥主要電動執行器技術參數表
|
閥芯轉角 |
0~70° |
|
|
作用形式 |
電開式或電閉式 |
|
|
流量特性 |
近似等百分比 |
|
|
允許壓差(Mpa) |
0.6 |
|
|
性能指標 |
基本誤差：±2.5%；回差≤±2.0%；死區≤3.0% |
|
|
電源電壓 |
AC220V、AC380V、DC24V |
|
|
調節型 |
信號范圍 |
0~10mA、4~20mA、1.5VDC |
|
開關型 |
電信號 |
AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號 |
四、D943Y-16C電動蝶閥主要外型尺寸表
|
|
|||||||||
|
公稱通徑 |
公稱壓力PN16(1.6MPa)尺寸 |
重量 |
|||||||
|
DN(mm) |
L |
H |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
(kg) |
|
DN50 |
108 |
112 |
530 |
250 |
255 |
165 |
125 |
4-18 |
19 |
|
DN65 |
112 |
115 |
530 |
250 |
255 |
185 |
145 |
4-18 |
22 |
|
DN80 |
114 |
120 |
565 |
250 |
255 |
200 |
160 |
8-18 |
25 |
|
DN100 |
127 |
138 |
600 |
250 |
255 |
220 |
180 |
8-18 |
28 |
|
DN125 |
140 |
164 |
640 |
250 |
255 |
250 |
210 |
8-18 |
43 |
|
DN150 |
140 |
175 |
705 |
300 |
315 |
285 |
240 |
8-22 |
50 |
|
DN200 |
152 |
208 |
775 |
300 |
315 |
340 |
295 |
12-22 |
64 |
|
DN250 |
165 |
243 |
945 |
300 |
315 |
405 |
355 |
12-26 |
99 |
|
DN300 |
178 |
283 |
1070 |
300 |
315 |
460 |
410 |
12-26 |
130 |
|
DN350 |
190 |
310 |
1140 |
300 |
315 |
520 |
470 |
16-26 |
188 |
|
DN400 |
216 |
340 |
1210 |
300 |
315 |
580 |
525 |
16-30 |
270 |
|
DN450 |
222 |
380 |
1335 |
575 |
714 |
640 |
585 |
20-30 |
350 |
|
DN500 |
229 |
410 |
1415 |
575 |
714 |
715 |
650 |
20-33 |
375 |
|
DN600 |
267 |
470 |
1605 |
656 |
714 |
840 |
770 |
20-36 |
560 |
|
DN700 |
292 |
550 |
1844 |
656 |
810 |
910 |
840 |
24-36 |
610 |
|
DN800 |
318 |
640 |
2040 |
656 |
810 |
1025 |
950 |
24-39 |
880 |
|
DN900 |
330 |
710 |
2255 |
785 |
863 |
1125 |
1050 |
28-39 |
1100 |
|
DN1000 |
410 |
770 |
2380 |
785 |
863 |
1255 |
1170 |
28-42 |
1600 |
|
DN1200 |
470 |
890 |
2640 |
785 |
863 |
1485 |
1390 |
32-48 |
2150 |
