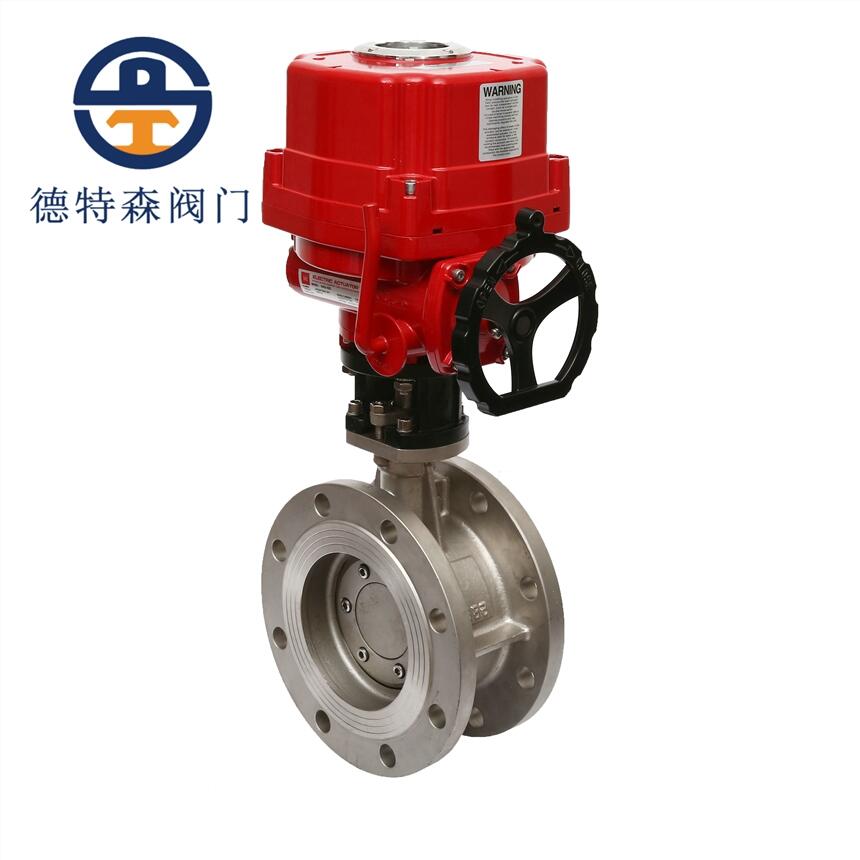

一、D943W-10R電動蝶閥概述：
本產品采用三偏心結構，蝶板為軟硬多層疊式金屬片，具有金屬硬密封和彈性密封的雙重密封優點，密封可靠。廣泛應用于介質溫度≤425℃的冶金、電力、石油、化工、建筑等腐蝕性流體管道上，做調節流量和截?cái)嗔黧w使用。
二、D943W-10R電動蝶閥技術參數和性能：
|
SP系列精小型電動執行機構技術參數 |
閥 體 參 數 |
||
|
電 源 |
AC110、220、380V/DC24 |
公稱通徑 |
DN50～1200mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5MPa、4.0Mpa |
|
任選功能 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
碳素鋼、合金鋼、不銹鋼 |
|
動作時間 |
9秒/15秒/30秒/60秒 |
閥板材質 |
碳素鋼、合金鋼、不銹鋼 |
|
環境溫度 |
-30°～80° |
閥座密封 |
不銹鋼 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
三偏心硬密封 |
|
限 位 |
電氣、機械二重限位 |
適用溫度 |
≤425℃ |
|
防護等級 |
IP-67(防爆外殼:ExdⅡ BT4) |
適用介質 |
水、氣、油品及弱腐蝕性流體 |
|
輸入信號 |
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V |
特 點 |
零泄漏、壽命長、耐高溫高壓 |
三、D943W-10R電動蝶閥外型連接尺寸(單位：mm)：
|
通徑DN |
Ｌ1 |
B |
L |
H1 |
H2 |
D |
D1 |
Z-фd |
執行器型號 |
|
50 |
162 |
145 |
108 |
65 |
297 |
165 |
125 |
4-18 |
SP-05 |
|
65 |
162 |
145 |
112 |
76 |
310 |
185 |
145 |
4-18 |
SP-10 |
|
80 |
190 |
163 |
114 |
85 |
331 |
200 |
160 |
8-18 |
SP-10 |
|
100 |
190 |
163 |
127 |
130 |
348 |
220 |
180 |
8-18 |
SP-15 |
|
125 |
268 |
211 |
140 |
175 |
428 |
250 |
210 |
8-18 |
SP-20 |
|
150 |
268 |
211 |
140 |
190 |
447 |
285 |
240 |
8-22 |
SP-30 |
|
200 |
268 |
211 |
152 |
215 |
481 |
340 |
295 |
12-22 |
SP-40 |
|
250 |
268 |
211 |
165 |
265 |
520 |
405 |
350/355 |
12-26 |
SP-60 |
|
300 |
268 |
211 |
178 |
305 |
548 |
460 |
400/410 |
12-26 |
SP-80 |
|
350 |
268 |
211 |
190 |
340 |
583 |
520 |
460/470 |
16-26 |
SP-100 |
|
400 |
268 |
211 |
216 |
360 |
615 |
580 |
515/525 |
16-30 |
SP-160 |
|
450 |
268 |
250 |
222 |
400 |
819 |
640 |
565/585 |
20-30 |
SP-200 |
|
500 |
268 |
250 |
229 |
430 |
847 |
715 |
620/650 |
20-33 |
SP-200 |
|
600 |
268 |
250 |
267 |
490 |
866 |
840 |
725/770 |
20-36 |
SP-200 |
