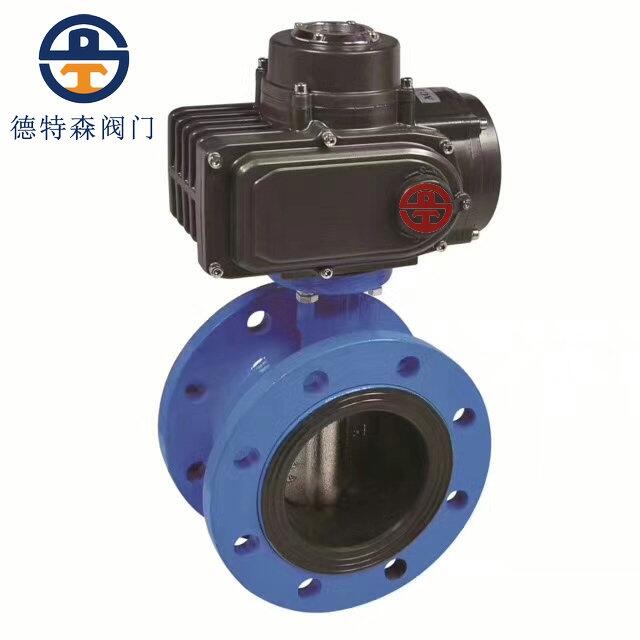

一、D941X-10Q電動蝶閥概述：
本產品適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等流體管道上作調節流量和截流介質的作用。采用精小型電動執行器，質量可靠，重量輕，價格為同行業電動執行器的1/3，是建設部自動化流體控制領域重點推薦產品。
二、D941X-10Q電動蝶閥技術參數和性能：
|
SP系列電動執行機構技術參數 |
閥 體 參 數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～1200mm |
|
輸出力矩 |
50N?M～2000N?M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
開關型、無源觸點型、開度信號、智能型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼等 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳素鋼、不銹鋼等 |
|
動作時間 |
9秒/15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、鑄鋼、不銹鋼、1.4529等 |
|
環境溫度 |
-30°～80° |
閥座密封 |
EPDM、NBR、耐磨橡膠等 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 、無銷型 |
|
限 位 |
電氣、機械二重限位 |
溫度 |
EPDM≤80℃；NBR≤70℃ |
|
防護等級 |
IP-67(防爆外殼:ExdⅡ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣等 |
|
輸入信號 |
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V |
特點 |
用途廣、整體造價低、流量大、流阻小 |
三、D941X-10Q電動蝶閥外形尺寸：
|
公稱
通徑 |
尺 寸 (mm) |
||||||
|
L |
1.0MPa |
1.6MPa |
|||||
|
D |
D2 |
Z-Φd |
D |
D2 |
Z-Φd |
||
|
50 |
108 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
114 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
140 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
140 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
152 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
165 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
178 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
190 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
|
400 |
216 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
450 |
222 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
|
500 |
229 |
670 |
620 |
20-26 |
710 |
650 |
20-33 |
|
600 |
267 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
|
700 |
292 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
318 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
