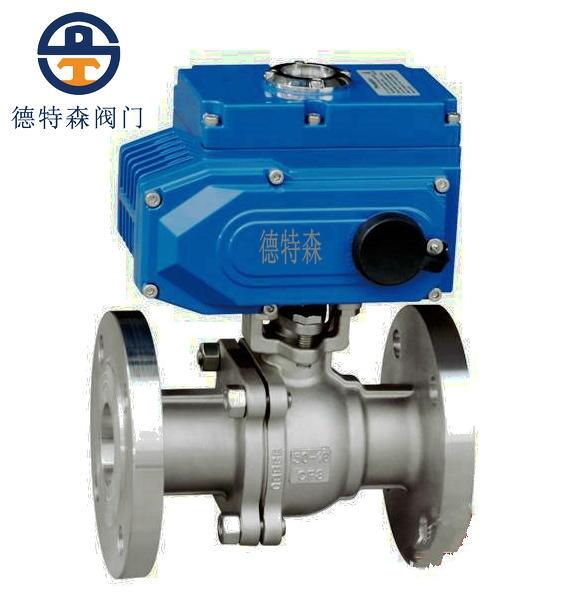

一、Q941W-16R電動法蘭球閥概述：
本閥公稱通徑：15-300mm,公稱壓力：1.0-6.4Mpa。適用于≦180℃的水、蒸汽、油品、硝酸類、醋酸類等流體介質中。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的自動化流體控制系統中。執行器采用自主設計的DETESEN牌精小型電動執行器，質量可靠，整體重量輕，價格為同行業電動球閥的1/3，是建設部自動化流體控制領域重點推薦產品。
二、Q941W-16R電動法蘭球閥相關技術參數：
|
SP系列精小型電動執行機構技術參數 |
閥 體 參 數 |
||
|
電 源 |
AC110、220、380V/DC24 |
公稱通徑 |
DN15-300mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5、4.0、6.4 |
|
適用溫度 |
0～80℃ |
連接標準 |
法蘭按JB/T79.2-94 |
|
動作范圍 |
0～90°、0～360° |
閥體材料 |
WCB、ZG1Cr18Ni9Ti、CF3M等 |
|
動作時間 |
9秒/15秒/30秒/60秒 |
填 料 |
F46、PTFE、PPL、石墨填料等 |
|
任選功能 |
開關型、無源觸點型、閥位信號反饋型、 智能調節型等 |
使用溫度 |
PTFE/F46密封面≦180℃、PPL密封面≦300℃ |
|
手動操作 |
附帶手柄操作 |
閥芯形式 |
O形球體或V型半球體 |
|
保護裝置 |
帶過熱保護及過載保護 |
流量特性 |
快開特性或近似直線特性 |
|
防護等級 |
IP-67(防爆外殼:ExdⅡ BT4) |
|
|
|
輸入信號 |
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V |
|
|
三、 Q941W-16R電動法蘭球閥相關連接尺寸（單位：mm）：
|
公稱通徑 |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
15 |
130 |
95 |
275 |
157 |
65 |
14 |
4-14 |
48 |
|
20 |
140 |
105 |
280 |
157 |
75 |
14 |
4-14 |
53 |
|
25 |
150 |
115 |
287 |
157 |
85 |
14 |
4-14 |
58 |
|
32 |
165 |
135 |
354 |
208 |
100 |
16 |
4-18 |
68 |
|
40 |
180 |
145 |
312 |
208 |
110 |
16 |
4-18 |
73 |
|
50 |
200 |
160 |
325 |
208 |
125 |
16 |
4-18 |
80 |
|
65 |
220 |
180 |
335 |
256 |
145 |
18 |
4-18 |
90 |
|
80 |
250 |
195 |
365 |
256 |
160 |
20 |
8-18 |
98 |
|
100 |
280 |
215 |
400 |
256 |
180 |
20 |
8-18 |
120 |
|
125 |
320 |
245 |
420 |
256 |
210 |
24 |
8-23 |
140 |
|
150 |
360 |
280 |
440 |
256 |
240 |
24 |
8-23 |
167 |
|
200 |
400 |
335 |
470 |
256 |
295 |
26 |
12-23 |
210 |
|
250 |
630 |
405 |
545 |
380 |
|
|
|
|
|
300 |
750 |
460 |
580 |
380 |
|
|
|
|
四、 Q941F-25P/R電動不銹鋼球閥相關連接尺寸（單位：mm）：
|
公稱通徑 |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
15 |
130 |
95 |
275 |
157 |
65 |
16 |
4-14 |
48 |
|
20 |
140 |
105 |
280 |
157 |
75 |
16 |
4-14 |
53 |
|
25 |
150 |
115 |
287 |
157 |
85 |
16 |
4-14 |
58 |
|
32 |
165 |
135 |
354 |
208 |
100 |
16 |
4-18 |
68 |
|
40 |
180 |
145 |
312 |
208 |
110 |
16 |
4-18 |
73 |
|
50 |
200 |
160 |
325 |
208 |
125 |
20 |
4-18 |
80 |
|
65 |
220 |
180 |
335 |
256 |
145 |
22 |
8-18 |
90 |
|
80 |
250 |
195 |
365 |
256 |
160 |
22 |
8-18 |
98 |
|
100 |
280 |
230 |
400 |
256 |
190 |
24 |
8-23 |
120 |
|
125 |
320 |
270 |
420 |
256 |
220 |
28 |
8-25 |
140 |
|
150 |
360 |
300 |
440 |
256 |
250 |
28 |
8-25 |
167 |
|
200 |
400 |
360 |
470 |
256 |
310 |
34 |
12-25 |
210 |
|
250 |
630 |
405 |
545 |
380 |
|
|
|
|
|
300 |
750 |
460 |
580 |
380 |
|
|
|
|
五、Q941F-40P/R電動不銹鋼球閥相關連接尺寸（單位：mm）：
|
公稱通徑 |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
15 |
140 |
95 |
275 |
157 |
65 |
16 |
4-14 |
48 |
|
20 |
150 |
105 |
280 |
157 |
75 |
16 |
4-14 |
53 |
|
25 |
165 |
115 |
287 |
157 |
85 |
16 |
4-14 |
58 |
|
32 |
180 |
135 |
354 |
208 |
100 |
18 |
4-18 |
68 |
|
40 |
200 |
145 |
312 |
208 |
110 |
18 |
4-18 |
73 |
|
50 |
220 |
160 |
325 |
208 |
125 |
20 |
4-18 |
80 |
|
65 |
250 |
180 |
335 |
256 |
145 |
22 |
8-18 |
90 |
|
80 |
280 |
195 |
365 |
256 |
160 |
22 |
8-18 |
98 |
|
100 |
320 |
230 |
400 |
256 |
190 |
24 |
8-23 |
120 |
|
125 |
360 |
270 |
420 |
256 |
220 |
30 |
8-25 |
140 |
|
150 |
400 |
300 |
440 |
256 |
250 |
30 |
8-25 |
167 |
|
200 |
550 |
375 |
470 |
256 |
320 |
38 |
12-30 |
210 |
|
250 |
750 |
470 |
545 |
380 |
|
|
|
|
|
300 |
870 |
530 |
580 |
380 |
|
|
|
|
