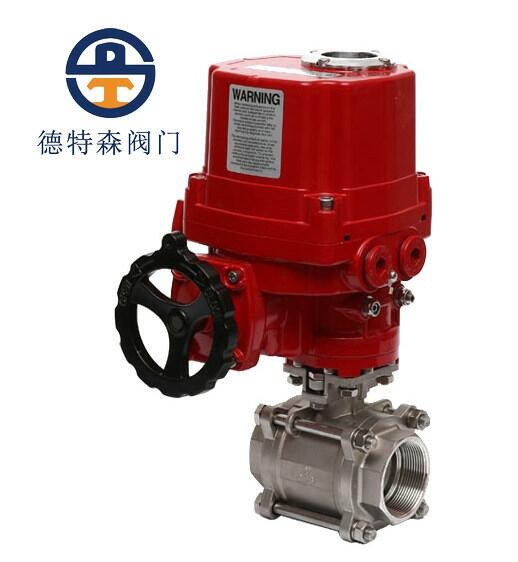

一、Q911F-16P三片式不銹鋼電動球閥概述：
本閥采用三片式內螺紋或?qū)高B接，維修方便。公稱通徑：6-100mm,公稱壓力：1.0-6.4Mpa。適用于≦180℃的水、蒸汽、油品、硝酸類、醋酸類等流體介質中。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的自動化流體控制系統中。
二、Q911F-16P三片式不銹鋼電動球閥相關技術參數：
|
SP系列精小型電動執行機構技術參數 |
閥 體 參 數 |
||
|
電 源 |
AC110、220、380V/DC24 |
公稱通徑 |
DN6-100mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5、4.0、6.4 |
|
任選功能 |
開關型、無源觸點型、閥位信號反饋型、智能調節型 |
閥軸材質 |
鑄鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°或0～360° |
閥體材質 |
鑄鋼、304/316不銹鋼等 |
|
動作時間 |
9秒/15秒/30秒/60秒 |
閥芯材質 |
304/316不銹鋼等 |
|
環境溫度 |
-30°～80° |
閥座密封 |
PTFE、F46、PPL等 |
|
手動操作 |
附帶手柄操作 |
結構形式 |
三片式 |
|
保護裝置 |
帶過載保護及過熱保護 |
適用溫度 |
≤180℃ |
|
防護等級 |
IP-67(防爆外殼:ExdⅡ BT4) |
適用介質 |
水、油品及弱腐蝕性流體 |
|
輸入信號 |
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V |
特 點 |
零泄漏、壽命長 |
三、Q911F-16P三片式不銹鋼電動球閥外形尺寸：
|
口徑 |
外 形 尺 寸 |
執行器 型號 |
|||||||||
|
三片式內螺紋球閥 |
三片式對焊球閥 |
三片式承插焊球閥 |
|||||||||
|
G |
L |
D |
L |
d |
D |
L |
d |
D1 |
A |
||
|
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1～14.3 |
9.5 |
SP-5 |
|
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55～17.8 |
9.5 |
SP-5 |
|
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7～21.95 |
9.5 |
SP-5 |
|
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05～27.3 |
11.1 |
SP-5 |
|
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8～34.05 |
12.7 |
SP-5 |
|
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55～42.8 |
14.3 |
SP-5 |
|
40 |
11/2 |
129 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65～48.9 |
15.89 |
SP-5 |
|
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1～61.35 |
17.4 |
SP-10 |
|
65 |
2 |
186 |
64 |
193 |
64 |
78 |
|
|
|
|
SP-10 |
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
|
|
|
|
SP-15 |
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
|
|
|
|
SP-15 |
