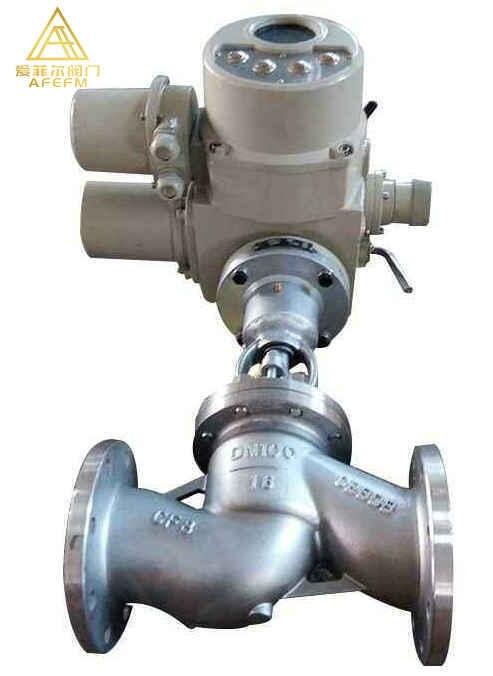

J941H Y W F N-16 25CPRI電動法蘭截止閥，適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。?
電裝型號 規格 主要尺寸?
|
1.6MPa |
DN |
L |
D |
D1 |
b |
n-φd |
電裝型號? |
L1? |
H |
D0 |
|
凸面法蘭 |
50 |
230 |
160 |
125 |
16 |
4-φ18 |
DZWl0 |
590 |
645 |
365 |
|
65 |
290 |
180 |
145 |
18 |
4-φ18 |
DZWl0 |
590 |
690 |
365 |
|
|
80 |
310 |
195 |
160 |
20 |
8-φ18 |
DZW20 |
590 |
715 |
365 |
|
|
100 |
350 |
215 |
180 |
20 |
8-φ18 |
DZW20 |
590 |
770 |
365 |
|
|
125 |
400 |
245 |
210 |
22 |
8-φ18 |
DZW30 |
590 |
780 |
365 |
|
|
150 |
480 |
280 |
240 |
24 |
8-φ23 |
DZW45 |
590 |
875 |
365 |
|
|
200 |
600 |
335 |
295 |
26 |
12-φ23 |
DZW60 |
810 |
967 |
470 |
|
|
250 |
650 |
405 |
355 |
30 |
12-φ25 |
DZW90 |
810 |
1153 |
470 |
|
|
300 |
750 |
460 |
410 |
30 |
12-φ25 |
DZWl20 |
830 |
1292 |
550 |
|
|
350 |
850 |
520 |
125 |
34 |
16-φ25 |
DZWl20 |
830 |
1530 |
550 |
|
|
400 |
950 |
580 |
470 |
36 |
16-φ30 |
DZWl80 |
870 |
1810 |
320 |
|
|
450 |
1200 |
640 |
525 |
40 |
20-φ30 |
DZW250 |
870 |
- |
320 |
|
|
500 |
1250 |
705 |
585 |
44 |
20-φ34 |
DZW500 |
1170 |
- |
570 |
|
|
2.5MPa |
50 |
230 |
160 |
650 |
20 |
4-φ18 |
DZWl0 |
590 |
645 |
365 |
|
凸面法蘭 |
65 |
290 |
180 |
145 |
22 |
8-φ18 |
DZWl0 |
590 |
690 |
365 |
|
80 |
3lO |
195 |
160 |
22 |
8-φ18 |
DZW20 |
590 |
715 |
365 |
|
|
100 |
350 |
230 |
190 |
24 |
8-φ23 |
DZW20 |
590 |
770 |
365 |
|
|
125 |
400 |
270 |
220 |
28 |
8-φ25 |
DZW30 |
590 |
780 |
365 |
|
|
150 |
480 |
300 |
250 |
30 |
8-φ25 |
DZW45 |
810 |
875 |
470 |
|
|
200 |
600 |
360 |
310 |
34 |
12-φ25 |
DZW60 |
810 |
967 |
470 |
|
|
250 |
650 |
425 |
370 |
36 |
12-φ30 |
DZW90 |
830 |
1153 |
550 |
|
|
300 |
750 |
485 |
430 |
40 |
16-φ30 |
DZWl20 |
830 |
1292 |
550 |
|
|
350 |
850 |
550 |
490 |
44 |
16-φ34 |
DZWl80 |
870 |
1650 |
320 |
|
|
400 |
950 |
610 |
550 |
48 |
16-φ34 |
DZW250 |
870 |
1830 |
320 |
