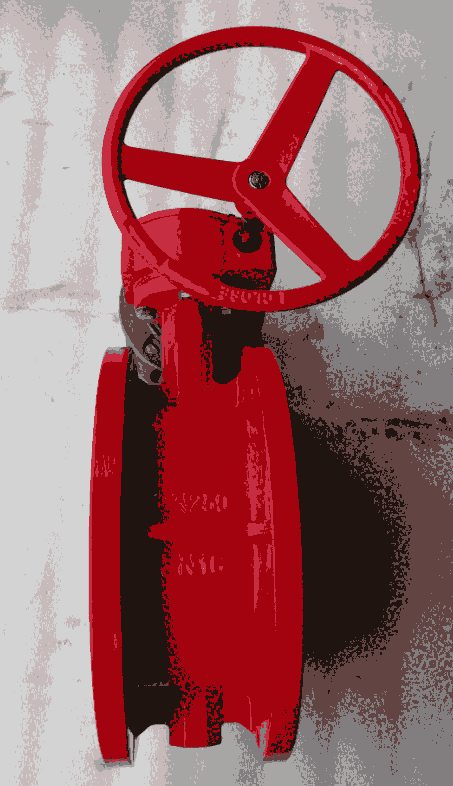

本系列碟閥采用中線型設計，其閥門主要結構由閥體、閥
瓣、閥座、閥桿及傳動操作結構等部件組成，閥座采用可脫卸
構造，傳動機構分把手型、蝸輪蝸桿型和信號三種型式，適用
于消防噴水滅火系統水管道中，用作截流或調節流量用，其中
信號閥在蝸輪蝸桿的開關位置上設置信號開關，適用于消防自
動噴水滅火系統水管道。
特性：
采用單偏心型結構，可減少操作扭矩，密封效果良好。
閥座采用“鋸齒型”設計，可防止開啟或關閉時流體強烈沖
刷而造成脫落。
“雙閥座”密封，可達到雙重止漏效果，
操作扭矩小，啟開輕巧。
偏心蝶板能對底座進行雜物清除、防止底座積污及損壞。
具有美國專利偏心式特殊設計的插銷，可使閥板、閥桿緊密
接合不易松動，并有良好的互換性。
閥體內，外采用球墨鑄鐵及粉體環氛樹脂涂裝，有效防止各
種做性介質的蕩蝕，可保經久耐用。
微動開關裝在蝸輪箱體內，提高防火、防潮、防濕的能力，
提高了傳訊裝置的使用壽命和可靠性。
技術參數：
尺寸范圍：DN50-DN300
壓力等級：1.0/1.6MPa
溫度范圍：0℃-80℃
體試驗壓力：1.5/2.4MPa
密封試驗壓力：1.1/1.76MPa
超壓試驗壓力：3/4.5MPa
材質
NO.|零件名稱|材質
1閥體球墨鑄鐵
2閥瓣球墨鑄鐵、304型不銹憫
3閥座EPDM.NBR
4閥桿420型不銹鋼
5表面涂裝環氧樹脂粉體涂裝
