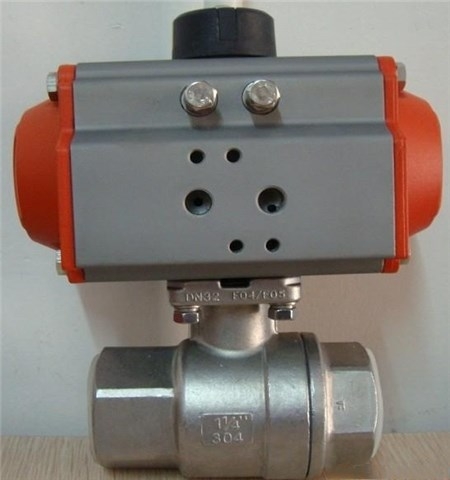

氣動不銹鋼絲扣球閥Q611F工作原理：
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90。氣動執行器頂部連動可視器，當箭頭指向OPEN時標志絲扣球閥是開啟的。加裝回信器的，回信器處于OPEN時絲扣球閥處在開啟位置，而處于CLOSE時絲扣球閥處在關閉位置。加裝定位器可調節管道介質流量。
氣動不銹鋼絲扣球閥Q611F工作原理：
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90。氣動執行器頂部連動可視器，當箭頭指向OPEN時標志絲扣球閥是開啟的。加裝回信器的，回信器處于OPEN時絲扣球閥處在開啟位置，而處于CLOSE時絲扣球閥處在關閉位置。加裝定位器可調節管道介質流量。
氣動不銹鋼絲扣球閥Q611F制造標準：
1、設計與制造：GB/12237、ANSI B16.34。
2、螺紋尺寸：ASME B1.20，BSP ISO7/1，BS21 DIN2999/259。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、壓力試驗：JB/T9092、API598。
5、驅動裝置連接：GB/T12223-1989。
6、防火設計測試：API607。
Q611F尺寸：
|
通徑DN |
英寸" |
連接尺寸 |
||||
|
mm |
inch |
L(mm) |
H |
管螺紋G |
A |
重量(Kg) |
|
10 |
3/8 |
60 |
57 |
3/8″ |
110 |
0.34 |
|
15 |
1/2 |
75 |
68 |
1/2″ |
110 |
0.47 |
|
20 |
3/4 |
80 |
70 |
3/4″ |
110 |
0.68 |
|
25 |
1 |
90 |
80 |
1″ |
140 |
1.2 |
|
32 |
11/4 |
110 |
85 |
11/4″ |
140 |
1.9 |
|
40 |
11/2 |
125 |
100 |
11/2″ |
180 |
2.7 |
|
50 |
2 |
144 |
110 |
2″ |
180 |
3.9 |
|
65 |
21/2 |
186 |
130 |
21/2″ |
200 |
7.1 |
|
80 |
3 |
206 |
150 |
3″ |
250 |
11.5 |
|
100 |
4 |
240 |
170 |
4″ |
250 |
20.5 |
閥門維護保養：
1、閥門應放在干燥通風的室內,通徑兩端須密封防塵。
2、長期存放應定期檢查,并在加工表面上涂油 , 防止銹蝕。
3、閥門安裝前核查各種標識是否齊全，技術資料是否是符合要求的產品。
4、安裝時應清潔內腔和密封面,不允許有污物附著而影響密封性能。
5、檢查填料是否壓緊,連接螺栓是否均勻擰緊。
6、閥門應按照允許的工作位置安裝,但須注意檢修和操作的方便。
7、傳動件應定期加油潤滑
8、安裝后應定時檢修,清除內腔的污垢,檢查密封,閥桿螺母磨損情況
9、應有一套科學正確的安裝作業標準，檢修應進行密封性能實驗,并做好詳細的記錄以備考察。
