氣動超低溫球閥價格產品特點：
1、對于使用溫度小于-100℃的所有閥門零件按照相關規定進行深冷處理，以防止材料產生低溫脆性以及低溫下因材料相變引起體積變化
2、采用了長頸結構，使填料工作溫度在0℃以上，有效防止填料因工作溫度過低而造成密封性能降低甚至密封失效，同時方便對閥門包裹保溫材料，防止冷能損失
3、對于浮動球閥采用進口卸壓出口密封設計，有效防止了由于溫度變化可能造成的中腔異常升壓，確保了閥門及管線的安全運行
4、雙層閥桿填料與對壓碟型彈片裝置

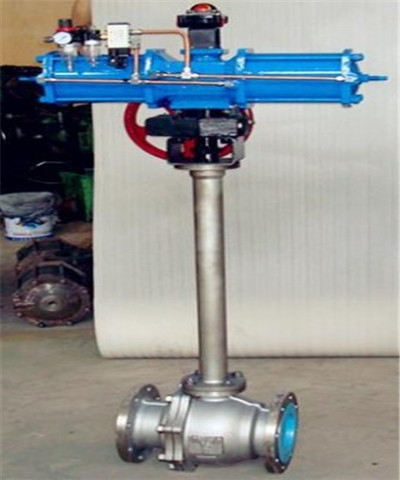

氣動超低溫球閥概述:
氣動超低溫球閥經過特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-8小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防止閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。對于介質溫度高于-50℃，一般不采用長頸結構。介質溫度低于-50℃的球閥，頸部長度一般為250mm，或根據我公司的設計和計算確定。氣動超低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，是石油化工、空氣分離、天然氣等工業不可缺少的重要設備之一,其質量的優劣決定著能否安全、經濟、持續地生產。
氣動執行機構：
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
外形尺寸：
|
公稱通徑DN |
L |
L1 |
H |
D |
D1 |
執行器型號 |
|
壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
僅供參考 |
|
15 |
130 |
173 |
272 |
95 |
65 |
ATD-63 |
|
20 |
140 |
173 |
292 |
105 |
75 |
ATD-63 |
|
25 |
150 |
187 |
303 |
115 |
86 |
ATD-75 |
|
32 |
165 |
187 |
398 |
136 |
100 |
ATD-75 |
|
40 |
180 |
214 |
398 |
146 |
110 |
ATD-83 |
|
50 |
200 |
265 |
428 |
160 |
125 |
ATD-92 |
|
65 |
220 |
276 |
490 |
180 |
145 |
ATD-105 |
|
80 |
250 |
306 |
520 |
195 |
160 |
ATD-125 |
|
100 |
280 |
400 |
580 |
215/230 |
180/190 |
ATD-140 |
|
125 |
320 |
465 |
658 |
245/270 |
210/220 |
ATD-160 |
|
150 |
360 |
530 |
757 |
280/300 |
240/250 |
ATD-190 |
|
200 |
400 |
536 |
965 |
335/360 |
295/310 |
ATD-210 |
