ZJHS/ZHAS精小型氣動薄膜角形單座調節閥標準參數:
通用型號:ZJHS/ZHAS
公稱通徑：DN15-300mm
壓力范圍:1.0~6.4MPa
溫度范圍：-40-300℃
連接方式：法蘭、焊接
主體材質: 碳鋼，不銹鋼
設計制造：JB/T7749-95
結構長度：GB/T12221-89
連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
檢驗與試驗：JB/T7749-95
泄漏等級:ANSI B16.104 IV, ANSI B16.104 VI
驅動裝置:電動

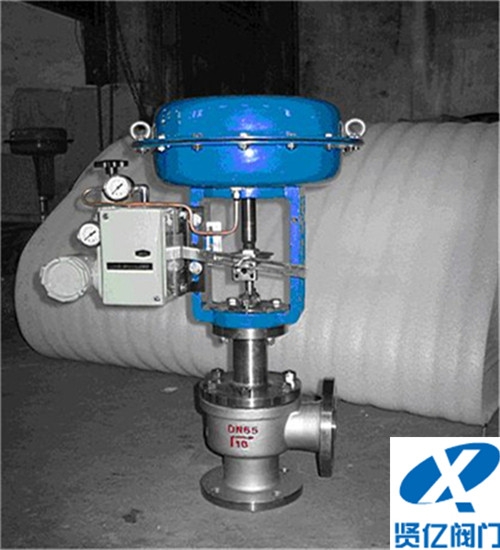

ZJHS/ZHAS精小型氣動薄膜角形單座調節閥采用頂部導向結構,配用多彈簧執行機構.具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點.廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值.特別適用于允許泄漏量小,閥前后壓差不大的高粘度,含有懸浮物和顆粒狀物質流體的調節,可避免結焦、堵塞、便于自凈與清洗的場合.
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種.產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20-200.適用流體溫度有-200℃~+500℃范圍內多種檔次.泄漏量標準Ⅳ或Ⅵ級,流量特性為線性或等百分比.多種多樣的品種規格可供選擇.
1．氣動角形調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制(段幅信號)，從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2．角形單座調節閥按作用模式可分；正作用：氣閉式-常開型(當信號壓力增大時閥位向下位移)，《B型》
反作用：氣開式-常閉型(當信號壓力增大時閥位向上位移)，《K型》
3．角形單座調節閥采用單座柱塞形閥芯，頂導向結構，閥體內流路簡單，無死角，便于自凈和清洗。阻力小，適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、粘結、堵塞等現象。
4．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性：等百分比(對數)性、直線性、快開特性。
5．根據使用工況要求，閥芯可設計制作成；軟質密封結構(適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質)。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。 有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~200mm；適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型。
