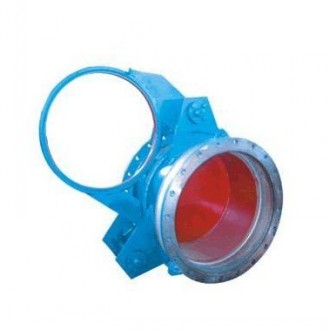

F43X手動扇形盲板閥詳細資料：
扇形盲板閥產品概述：
本系列扇形盲板閥又稱眼鏡閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
該系列扇形盲板閥與其他在管路中做絕對切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點。
工作原理：
F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
扇形盲板閥主要性能指標：
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
＜120
|
＜250
|
＜300
|
||
適用介質
|
煤氣等有毒、有害、易燃?xì)怏w
|
|||
采用標準
|
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
|||
主要零部件材料
|
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|
|||
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
＜120
|
＜250
|
＜300
|
||
適用介質
|
煤氣等有毒、有害、易燃?xì)怏w
|
|||
采用標準
|
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
|||
主要零部件材料
|
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|
|||
