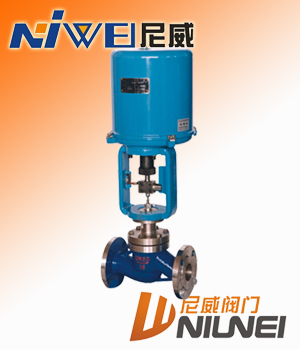

ZDLP電子式電動單座調節閥
ZDLP電子式電動單座調節閥概述
ZDLP電子式電動單座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業.
ZDLP電子式電動單座調節閥調節機構主要技術參數
公稱通徑mm
G3/4”
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
閥座通徑mm
3
4
5
6
7
8
10
12
15
20
26
32
40
50
66
80
100
125
150
200
250
300
可與本公司
商洽生產
額定流量系數kv
直線型
0.08
0.12
0.20
0.32
0.5
0.8
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
900
1440
公稱壓力(MPa)
0.6,1.6， 2.5， 4.0， 6.4
行程
10
16
25
40
60
100
流量特性
直線
直線，等百分比，快開
工作溫度℃
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式
直通單座鑄造球型閥
上閥蓋型式
普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號
PSL
PSL-201
PSL-202
PSL-204
PSL-208
PSL-312
PSL325
361L
361LSA-08
361LXA-08
361LSA-20
361LSB-30
361LSB-
50
361LSC-65
361LSC-99
防爆型
361LXA-20
361LXB-30
361LXB-
50
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。 配PSL執行機構 1、電子式電動單座調節閥執行機構主要技術參數
2.工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 | ||||
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08 361LXA-08 |
1000 |
800 800 |
0.25 |
4.2 4.2 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄 |
|
202 |
361LSA-20 361LXA-20 |
2000 |
2000 2000 |
0.50 |
2.1 2.1 | ||
|
204 |
361LSB-30 361LXB-30 |
4500 |
3000 3000 |
0.50 |
3.5 3.5 | ||
|
208 |
361LSB-50 361LXB-50 |
8000 |
5000 5000 |
1.00 |
1.7 1.7 | ||
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 | ||
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 | ||
2、ZDLP電子式電動單座調節閥性能指標
項目
指標值
基本誤差％
配3610L±2.5； 帶定位器 ±1.0
回差％
配361L ±2.0； 配PSL±1.0
死區％
1.0
始終點偏差％
電開
始點
±2.5
終點
±2.5
電關
始點
±2.5
終點
±2.5
可調范圍
50：1
額定行程偏差％
2.5
泄量量L/H
符合JB/T7387-94 IV級 小于閥的額定容量×10-4
3、ZDLP電子式電動單座調節閥允許壓差
公稱通徑
20
25
40
50
65
80
100
150
200
250
300
閥座直徑
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
執行機構
允許壓差△P（MPa）
配PSL
PSL202
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
PSL204
4.31
2.76
1.76
1.04
0.69
0.44
PSL208
1.86
1.23
0.78
0.50
0.35
0.20
PSL320
1.26
0.87
0.49
0.32
0.22
配361L
361LSA-20
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
361LSB-50
4.79
3.06
1.96
1.16
0.76
0.49
361LSC-65
1.51
0.99
0.64
0.41
0.28
361LSC-99
0.63
0.44
0.25
0.16
0.11
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
ZDLP電子式電動單座調節閥外形尺寸 mm
公通徑
20
25
40
50
65
80
100
150
200
250
300
L(mm)
PN1.6MPa
181
184
222
254
276
298
352
451
600
720
820
PN4.0MPa
194
197
235
267
292
317
368
473
600
760
850
PN6.4MPa
206
210
251
286
311
337
394
508
650
800
870
H1(mm)
67
72
87
92
105
110
127
174
209
300
350
配PSL
H(mm)
普通型
738
750
765
767
845
857
875
1025
1045
1252
1545
散熱片型
888
900
930
937
1025
1042
1085
1285
1305
1805
1825
D(mm)
176
225
重量(KG)
15
17
24
29
49
61
82
150
211
370
570
配361L
H(mm)
普通型
501
513
650
652
770
782
800
1080
1125
1345
1365
散熱片型
651
663
815
822
950
967
1010
1340
1385
1625
1645
D(mm)
225
310
重量(KG)
23
24
39
44
64
76
97
203
264
418
618
訂貨須知:
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
