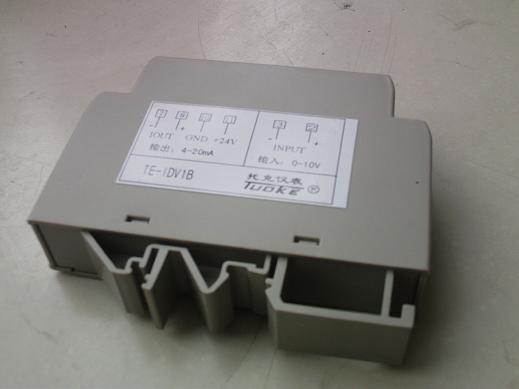

 特點:
◎采用線性光電隔離，頻響寬、精度高
◎ 線性測量范圍：0～120%標稱輸入
◎ DIN標準導軌安裝
◎ 多種輸出類型任選，多種結構類型任選
◎ SMT貼片生產加工工藝制造
一、型號含義：
二、型號及技術參數：
1、電流變送器
|
產品主型號 |
輸入范圍 |
精度等級 |
輸出類型 |
輸出信號 |
響應時間 |
負載能力 |
靜態功耗 |
|
TE-I□A4□ |
1mA,2mA,5mA,10mA,
20mA,50mA,0.1A,
0.2A,0.5A, 1A,
2A,5A |
0.5 |
VG |
3.5V,5V |
15μS |
5mA |
350mW |
|
TE-I□A2□ |
0.5 |
VZ |
5V,10V |
250mS |
5mA |
400mW |
|
TE-I□A1□ |
0.5 |
IZ |
20mA |
250mS |
6V |
400mW |
|
TE-I□A3□ |
0.5 |
FK |
5kHz,10kHz |
250mS |
15mA |
400mW |
2、電壓變送器
|
產品主型號 |
輸入信號 |
精度
等級 |
輸出
類型 |
輸出信號 |
負載能力 |
響應時間 |
靜態功耗 |
|
TE-I□V4□ |
50mV,75mV,0.1V, 0.2V,
0.5V,1V,2V, 5V,10V, 20V
30V,50V,75V,100V, 150V,
200V,250V,300V,500V |
0.5 |
VG |
3.5V,5V |
5mA |
15μS |
300mW |
|
TE-I□V2□ |
0.5 |
VZ |
5V,10V |
5mA |
250mS |
400mW |
|
TE-I□V1□ |
0.5 |
IZ |
20mA |
6V |
250mS |
400mW |
|
TE-I□V3□ |
0.5 |
FK |
5kHz,10kHz |
15mA |
250mS |
400mW |
注意：1.定貨型號應包括：變送器型號、輸入/輸出規格（輸入/輸出范圍值）、精度等級等。例如：TE- IAV2U-250V/1～5V-0.5。
2、電流變送器：輸入電流值大于5A后，交流須外加互感器，直流須外加分流器。
3、電壓變送器：輸入電壓值大于500V后,交流須外加互感器,直流須外加分壓電阻,測量范圍可達1KV。
三、技術參數：
|
輸入方式 |
線性光電隔離，接線式輸入，適合于5A以內小電流測量 |
|
測量范圍 |
0～120%標稱輸入 |
|
響應頻率 |
直流：0～30kHz交流，最高定做100kHz |
|
隔離電壓 |
＞1.5kVDC ，1分鐘 |
|
輸入阻抗 |
Vx≤1V時，Rⅰ≥1MΩ；Vx＞1V時，Rⅰ= Vx×10kΩ/V |
|
共模抑制比 |
160db（50Hz） |
|
隔離電容 |
接線輸入產品輸入、輸出間隔離電容：6pF（1kH下）； |
|
過載能力 |
10倍標稱輸入值，持續5秒； |
|
無故障工作時間 |
平均無故障工作時間＞3萬小時； |
|
額定環境溫度 |
0～+50℃ |
|
消耗功率 |
微功耗 |
四、接線圖 :
五、外形及安裝尺寸;
六、典型接線示例
(1)電流輸出型( IZ )變送器的輸出為共地電流源，接線原理見圖1，圖中RL是用戶負載。
(2) 頻率輸出型( FK)變送器的輸出級為集電極開路門 ( NPN管) 結構，使用時須外接上拉電阻RL，IR=3～10mA。輸出脈沖為方波，脈沖的幅度約等于上拉電源的電壓值。接線原理見圖2或3。
|
