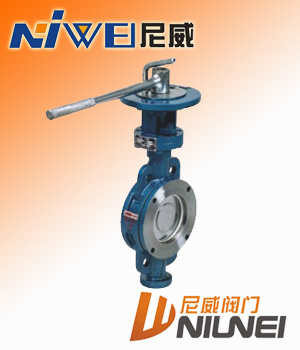

D73H手動硬密封蝶閥
D73H手動硬密封蝶閥概述
D73H手動硬密封蝶閥適用于食品、醫藥、石油化工、工業環境及高層建筑和管道上作調節流量和截?cái)嗔黧w最佳裝置。
手動硬密封蝶閥結構特點
本蝶閥及吸收，消化國外技術，并結合國內用戶意見和產品中積累的經驗而精心研制的新一代產品。
１、采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；
２、結構獨特，操作靈活、省力、方便、使用壽命長；
３、耐高溫、耐腐蝕、耐磨損的三維偏心。
手動硬密封蝶閥主要技術參數:
|
公稱通徑 |
| ||||||
|
公稱壓力 |
PNMPa |
1.0 |
1.6 |
2.5 |
4.0 | ||
|
試驗壓力 PSMPa |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 | ||
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 | |||
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等 | ||||||
|
適用溫度 |
-40℃-600℃ | ||||||
手動硬密封蝶閥主要零部件材料:
|
名稱 |
材 料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鉬鋼 |
|
蝶板 |
鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼、聚內脂、抗磨材料、氟塑料 |
|
填料 |
柔性石墨
|
手動硬密封蝶閥D73H/F-10C連接尺寸1、P、R
|
通徑DN |
L |
D1 |
D2 |
Z-φd |
H |
HO |
D |
L2 |
Wt/Kgs |
|
50 |
43 |
125 |
99 |
4-18 |
105 |
350 |
90° |
280 |
9 |
|
65 |
46 |
145 |
118 |
4-18 |
115 |
370 |
90° |
280 |
11 |
|
80 |
49 |
160 |
132 |
8-18 |
125 |
380 |
45° |
280 |
15 |
|
100 |
56 |
180 |
155 |
8-18 |
140 |
420 |
45° |
280 |
18 |
|
125 |
64 |
210 |
185 |
8-18 |
170 |
470 |
45° |
330 |
22 |
|
150 |
70 |
240 |
210 |
8-23 |
180 |
500 |
45° |
330 |
25 |
手動硬密封蝶閥D73H/F-16C連接尺寸1、P、R
|
通徑DN |
L |
D1 |
D2 |
Z-φd |
H |
HO |
D |
L2 |
Wt/Kgs |
|
50 |
43 |
125 |
99 |
4-18 |
105 |
350 |
90° |
280 |
10 |
|
65 |
46 |
145 |
118 |
4-18 |
115 |
370 |
90° |
280 |
12 |
|
80 |
49 |
160 |
132 |
8-18 |
125 |
380 |
45° |
280 |
16 |
|
100 |
56 |
180 |
155 |
8-18 |
140 |
420 |
45° |
280 |
20 |
|
125 |
64 |
210 |
185 |
8-18 |
170 |
470 |
45° |
330 |
24 |
|
150 |
70 |
240 |
210 |
8-23 |
180 |
500 |
45° |
330 |
27 |
