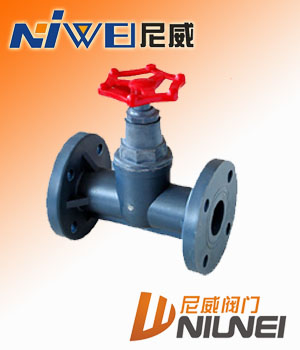

J41F-10S法蘭塑料截止閥
J41F-10S/F法蘭塑料截止閥特點:
使用溫度范圍廣：40℃ -95℃
具有極佳的強度和韌性
具有優良的耐化學腐蝕性能
阻燃性能為自熄性
低熱傳導性能，為鋼材的1/200
介質中重離子含量達超純水含量
衛生指標符合國家衛生標準
安全方便，可采用黏貼，螺紋，法蘭，焊接等連接方式
優異的耐老化和抗紫外線性能，正常使用情況下比一般閥門的壽命要延長很多
●適用流體：水、空氣、油類、腐蝕性化學液體
法蘭塑料截止閥零件材質表：
NO
名稱
材質
1
閥體
FRPP、PVDF
2
密封
EPDM、FPM、FRPP、PVDF
3
密封
EPDM、FPM
4
閥蓋
FRPP、PVDF
5
螺絲栓
不銹鋼、鋼
6
支架
FRPP、PVDF
7
閥桿
不銹鋼、鋼
8
螺母
不銹鋼、鋼
9
手輪
ABS
法蘭塑料截止閥規格尺寸表
| DN | 尺寸 | 工作壓力（Mpa) | 重量=Kg/臺 | |||||||
| D1 | D2 | L | H | T | n | ￠ | FRPP | PVDF | ||
| 25 | 85 | 115 | 160 | 200 | 16 | 4 | 14 | 0.6 | 0.97 | 1.6 |
| 32 | 100 | 140 | 180 | 220 | 16 | 4 | 18 | 0.6 | 1.25 | 2.1 |
| 40 | 110 | 150 | 200 | 250 | 18 | 4 | 18 | 0.6 | 1.60 | 2.7 |
| 50 | 125 | 165 | 230 | 275 | 18 | 4 | 18 | 0.6 | 2.4 | 4.1 |
| 65 | 145 | 185 | 290 | 350 | 22 | 8 | 18 | 0.6 | 4.5 | 7.6 |
| 80 | 160 | 200 | 310 | 390 | 25 | 4 | 18 | 0.6 | 5.6 | 9.5 |
| 100 | 180 | 220 | 350 | 400 | 25 | 8 | 18 | 0.5 | 8.8 | 15 |
| 125 | 210 | 250 | 400 | 410 | 30 | 8 | 18 | 0.5 | 12.5 | 20 |
| 150 | 240 | 285 | 180 | 430 | 30 | 8 | 23 | 0.4 | 16 | 25 |
| 200 | 295 | 340 | 600 | 480 | 35 | 12 | 23 | 0.4 | 18 | 30 |
