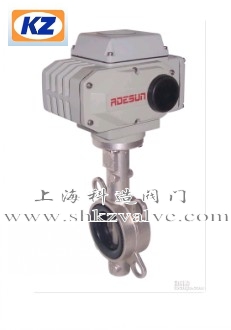

電動蝶閥全不銹鋼是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
■密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象
■閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
■閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
■法蘭對夾孔連接適用多種標準,有不銹鋼閥體與FTFE閥座可選
◇電動蝶閥全不銹鋼 D971X 選項參數
電動執行器選配：PLVE系列、PLVQ系列
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
備注: 電動執行器參數請另參考所選配的電動執行器資料.
◇電動蝶閥全不銹鋼 D971X 參數
| 電動執行器 | 開關式,無源觸點開關式,電位計式,智能調節式 |
公稱通經 |
50～1200mm(可定做25、32、40) |
公稱壓力 |
1.0～1.6MPa |
適用溫度 |
EPDM:-29～+120℃ |
NBR:-29～+80℃ |
|
連接方式 |
對夾 |
閥結構 |
A型、LT型 |
閥體材質 |
鑄鐵、碳鋼,不銹鋼304,不銹鋼316 |
閥板材質 |
304、316、尼龍板、鑄鐵鍍鎳 鋁青銅(過海水) |
閥座材質 |
EPDM、NBR PTFE |
適用介質 |
水及液體類介質 |
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
