●控制規模：32點 MR/MT |
● 內置8K容量的RAM存儲器，最大可以擴展到16K |
● CPU運算處理速度0.08μS/基本指令 |
● 在FX2N系列右側可連接輸入輸出擴展模塊和特殊功能模塊 |
● 基本單元內置2軸獨立最高20kHz定位功能(晶體管輸出型） |
●簡單介紹 |
●開發了各個范圍的特殊功能模塊以滿足不同的需要----模擬I/O，高速計數器。 ●對每一個FX2n主單元可配置總計達8個特殊功能模塊 |
●定位控制達到16軸，脈沖串輸出或為J和K型熱電偶或Pt傳感器開發了溫度模塊。 |
網絡和數據通信
連接到世界上最流行的開放式網絡 CC-Link，Profibus Dp和DeviceNet或者采用傳感器層次的網絡解決您的通信需要。
·其它功能
內置式24V直流電源 |
24V、400mA直流電源可用于外圍設備，如傳感器或其它元件。 |
快速斷開端子塊 |
因為采用了優良的可維護性快速斷開端子塊，即使接著電纜也可以更換單元。 |
時鐘功能和小時表功能 |
在所有的FX2NPLC中都有實時時鐘標準。時間設置和比較指令易于操作。小時表功能對過程跟蹤和機器維護提供了有價值的信息。 |
持續掃描功能 |
為應用所需求的持續掃描時間定義操作周期。 |
輸入濾波器調節功能 |
可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）。 |
注解記錄功能 |
元件注解可以記錄在程序寄存器中。 |
在線程序編輯 |
在線改變程序不會損失工作時間或停止生產運轉。 |
RUN/STOP開關 |
面板上運行/停止開關易于操作。 |
遠程維護 |
遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據 |
密碼保護 |
使用一個八位數字密碼保護您的程序。 |
·交流電源、24V直流輸入類型
模型 |
I/O總數 |
輸入 |
輸出 |
尺寸 (寬)*(厚)*(高) |
|||
數目 |
類型 |
數目 |
類型 |
||||

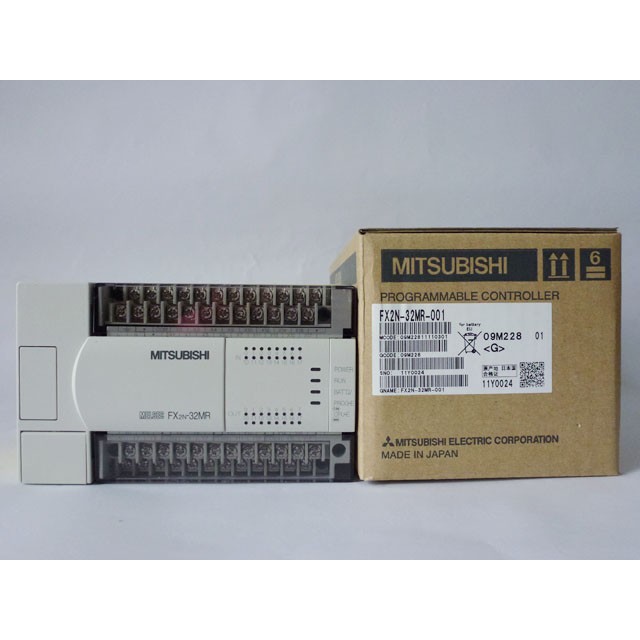

FX2N-32MR-001 |
32 |
16 |
漏型 |
16 |
繼電器 |
150*87*90 |
|
FX2N-32MT-001 |
32 |
16 |
漏型 |
16 |
晶體管 |
150*87*90 |
|
編輯本段性能規格
項目 |
規格 |
備注 |
運轉控制方式 |
通過儲存的程序周期運轉 |
|
I/O控制方法 |
批次處理方法(當執行END指令時) |
I/O指令可以刷新 |
運轉處理時間 |
基本指令：0.8µs/指令 應用指令：1.52至幾百µs/指令 |
|
編程語言 |
邏輯梯形圖和指令清單 |
使用步進梯形圖能生成SFC類型程序 |
