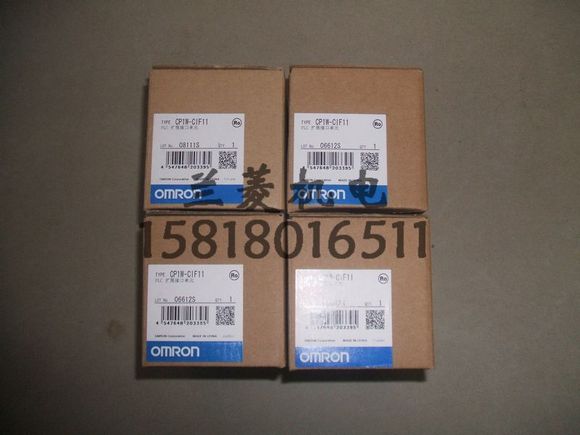

CP1W-CIF11為CP1系列422/485選裝板，CP1W-CIF11不帶光電隔離，通訊距離為50米
1.CP1W-CIF11使用422方式進行通信：
a.CIF11的接線
CIF11第三方設備
RDA- 發送負
RDB+ 發送正
SDA- 接收負
SDB+ 接收正
b.CIF11后面的DIP2，3，4，5，6全部設置為off,如果該適配器所連接設備在網絡中處于終端，DIP1號開關設置為ON
c.采用1：N連接且適配器所連設備做N時，需要將DIP6號開關設置為ON
