訂貨號

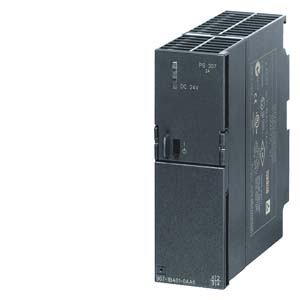

6ES7 307-1BA01-0AA0

輸入

單相交流電源

額定電壓 V_額定輸入

120/230 V AC
自動范圍切換

電壓范圍

85 ... 132 V/170 ... 264 V

過壓強度

2.3 x U_{輸入 額定}, 1.3 ms

電源緩沖，I_{out rated} 時

> 20 ms，U_in = 93/187 V 時

額定電源頻率，范圍

50/60 Hz, 47 ...63 Hz

額定電流 I_{in rated}

0.9/0.5 A

接通電流限制 (+25°C)

< 22 A, < 3 ms

I²t

< 1.0 A²s

集成輸入熔斷器

T 1.6 A/250 V（不可觸及）

在電源電纜中推薦使用小型斷路器 (IEC 898)

3 A，特性曲線 C

輸出

可控，隔離直流電壓

額定電壓 V_{out rated}

24 V DC

總公差

±3%

• 靜態線路補償

約 0.1%

• 靜載補償

約 0.2%

殘余紋波

< 50 mV_pp (typ.< 5 mV_pp)

尖峰信號（帶寬：20 MHz）

< 150 mV_pp （典型值< 20 mV_pp)

調節范圍

-

狀態指示器

24 V綠燈亮，正常

開關動作

U_out無過沖 (軟起動)

開啟延時/
電壓上升

< 2 s/ 典型值10 ms

額定電流 I_{out rated}

2 A

電流范圍

• 最高 +60oC

0 ... 2 A

• 降容

-

動態過電流

• 短路時加電

典型值9 A，90 ms 時

• 運行期間短路

典型值9 A，90 ms 時

并聯增加功率

√

效率
