| 產品特征 | |||||||||||||||

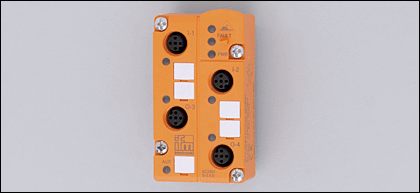

| ClassicLine從站模塊 | |||||||||||||||
| 扁平電纜下部模塊的AS-i接口 | |||||||||||||||
| 插座M12 x 1 | |||||||||||||||
| ATEX防爆產品許可證 | |||||||||||||||
| 組II, 類型3D/3G | |||||||||||||||
| 數字輸入和輸出 | |||||||||||||||
| 電氣數據 | |||||||||||||||
| 電氣設計 | 2個輸入 / 2個輸出 | ||||||||||||||
| 工作電壓 [V] | 26.5...31.6 DC | ||||||||||||||
| AS-i總的電流損耗 [mA] | < 150 | ||||||||||||||
| 每個模塊最大電流負載 [mA] | 2000 | ||||||||||||||
| 輸入 | |||||||||||||||
| 數字的 | |||||||||||||||
| 輸入電路 | DC PNP | ||||||||||||||
| 傳感器電源 | AS-i | ||||||||||||||
| 電壓范圍 [V] | 18...30 DC | ||||||||||||||
| 所有輸入最大的電流負載 [mA] | 100 | ||||||||||||||
| 輸入電流 高/低 [mA] | 6...10 / 0...2 | ||||||||||||||
| 開關電平高信號 1 [V] | > 11 | ||||||||||||||
| 短路保護 | 是 | ||||||||||||||
| 輸出 | |||||||||||||||
| 數字的 | |||||||||||||||
| 輸出功能 | 晶體管PNP | ||||||||||||||
| 電壓范圍 [V] | 24 DC (15...30 DC) | ||||||||||||||
| 外部電源供應 | 根據PELV | ||||||||||||||
| 每個輸出最大電流負載 [mA] | 1000 **) | ||||||||||||||
| 電流單獨的 | 是 | ||||||||||||||
| watchdog集成看門狗電路 | 是 | ||||||||||||||
| 短路保護 | 是 | ||||||||||||||
| 環境條件 | |||||||||||||||
| 環境溫度 [°C] | 0...40 | ||||||||||||||
| 外殼防護等級 | IP 67 | ||||||||||||||
| 認證/測試 | |||||||||||||||
| 產品標記 |
 II 3G EEx nA II T6 XII 3D T60 °C IP 67 X
|
||||||||||||||
| EMC電磁兼容 | EN 50295 | ||||||||||||||
| AS-i分類 | |||||||||||||||
| AS-i Profil | S-3.0.E | ||||||||||||||
| I/O配置 | 3 | ||||||||||||||
| ID代碼 [Hex] | 0.E | ||||||||||||||
| AS-i認證 | 準備中 | ||||||||||||||
| 數據位 |
|
||||||||||||||
| 機械技術數據 | |||||||||||||||
| 外殼材料 | PBT (Pocan) | ||||||||||||||
| 重量 [kg] | 0.245 | ||||||||||||||
| 顯示器/操作件 | |||||||||||||||
| 運行 LED | 綠色 | ||||||||||||||
| 故障 LED | 紅色 | ||||||||||||||
| 功能顯示 LED | 黃色 | ||||||||||||||
| 電氣連接 | |||||||||||||||
| 接口 | 扁平電纜下部模塊的觸點插腳 | ||||||||||||||
接線
|
|||||||||||||||
| 附件 | |||||||||||||||
| 配件(同時供貨) | AC5003 | ||||||||||||||
| 注釋 | |||||||||||||||
| 注釋 |
|
||||||||||||||
| 包裝單位 [件] | 1 | ||||||||||||||
