你的應用通過SMC插頭（32管腳）連接。該接口板卡也包括所有插入式連接器，用于總線連接，還有光電耦合器、總線驅動、微控制器、和存儲器。PROFINET模塊連接到你的應用非常容易，只需把它插入控制板或者利用電纜連接。因?yàn)樗蠧OM模塊都采用統一的管腳引出，因此可輕松互換其它類型（例如EtherCAT、Ethernet/IP、等等）。該模塊分為獨立組件以確保在應用程序中的靈活性水平。 以下頁面描述了各個組件：
PROFINET網絡通訊模塊使用
1、開關量采集和開關控制與RS-485總線相互完全隔離，與整個系統隔離。
2、電源線有防反接功能，一旦接錯電源線，會自動切斷電源，保護整個模塊不被損毀。帶有過壓保護功能，當電壓過高，自動斷開，保護整個模塊不被損毀。
3、RS-485接口具有600W防雷防浪涌保護功能，帶有3000V光電隔離。
4、采用Modbus協議，通用性好，可以很方便的與其他系統對接，客戶也可以依據自己個性需求，定制相關協議，方便靈活。
5、通信線路采用RS-485總線，支持多個模塊并聯使用，便于擴充系統，可擴展性好。
模擬量輸入模塊是一款將遠程現場的模擬量信號采集至計算機的設備，其利用RS-485總線作為數據通信線路，提供模擬量轉485功能，能夠同時將八路模擬量輸入至模塊，并通過RS-485總線傳輸至計算機。由于采用RS-485接口作為通信接口，其能夠多個模塊組合傳輸更多路數模擬量信號，并且能夠在485線路上分散配置，采用地址碼進行區分，可以直接接入MODBUS RTU協議的組態軟件。
概述編輯
模擬量是表示在一定范圍內連續變化的任意取值，跟數字量是相對立的一個狀態表示。通常模擬量用于采集和表示事物的電壓電流或者頻率等參數。模擬量輸入模塊是一款可以采集模擬量（如電壓，電流，熱電偶，熱電阻，溫度等數值）通過485總線傳輸?shù)诫娔X上的智能模塊。其通信協議采用MODBUS RTU協議，與工業現場數據采集實現了統一對接，編程起來也很方便。
功能特點：編輯
1、采集多路模擬量輸入，采用工業接線端子，支持導軌式安裝。
2、485接口輸入與電腦連接，并且485接口提供光電隔離。
3、采用MODBUS RTU通信協議，方便客戶統一到上位機管理平臺。
4、模擬量模塊可以通過485接口級聯使用，方便了系統擴充。
ET200是西門子一個分布式IO產品系列。可以提供PROFIBUS和PROFINET的分布式IO解決方案，它與S7-300上的接口模塊IM360/IM361/IM365并不一樣，上述模塊是通過K總線實現本地總線的IO擴展，而ET200則是通過IM15x接口模塊進行IO擴展，相當于其它品牌中的RIO或DIO。ET200本身的IM模塊也有具備本地控制能力的智能型模塊，相當于CPU314一級的處理能力。ET200是一個龐大的產品家族，它還有分布式的變頻器產品ET200S系列。

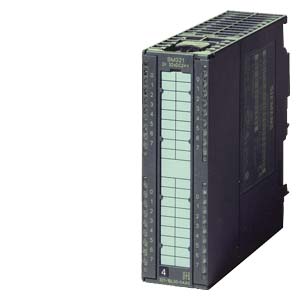

| 接口模板 | ||
| 1 | 6ES7 151-1AA05-0AA1 | 標準型接口模塊 IM151-1與90度網絡接頭（不帶編程口）組合件（6ES71511AA050AB0*1+6ES79720BA120XA0*1） |
| 2 | 6ES7 151-1AA05-0AA4 | 標準型接口模塊 IM151-1與35度網絡接頭（不帶編程口）組合件（6ES71511AA050AB0*1+6ES79720BA410XA0*1） |
| 3 | 6ES7 151-1AA05-0AA5 | 標準型接口模塊 IM151-1與快速連線網絡接頭（不帶編程口）組合件（6ES71511AA050AB0*1+6ES79720BA520XA0*1） |
| 4 | 6ES7 151-1AA05-0AB4 | 標準型接口模塊 IM151-1與35度網絡接頭（帶編程口）組合件（6ES71511AA050AB0*1+6ES79720BB410XA0*1） |
| 5 | 6ES7 151-1AA05-0AB5 | 標準型接口模塊 IM151-1與快速連線網絡接頭（帶編程口）組合件（6ES71511AA050AB0*1+6ES79720BB520XA0*1） |
| 6 | 6ES7 151-1AB02-0AB0 | ET 200S IM 151 光纖接口模板 |
| 7 | 6ES7 151-1BA02-0AB0 | 高性能型接口模塊 IM151-1 |
| 8 | 6ES7 151-1CA00-0AB0 | 基本型接口模塊 IM151-1 |
| 9 | 6ES7 151-7AB00-0AB0 | ET 200S IM 151 帶CPU 光纖接口模板 |
| 10 | 6ES7 138-4HA00-0AB0 | DP-主站模塊（for CPU only) |
| 光纖附件 | ||
| 11 | 6GK1 901-0FB00-0AA0 | 單工連接器（100個） |
| 12 | 6ES7 195-1BE00-0XA0 | 插頭適配器（50個） |
| 電源模板 | ||
| 13 | 6ES7 138-4CA01-0AA0 | PM-E DC 24V 用于電子模板 |
| 14 | 6ES7 138-4CB11-0AB0 | PM-E DC 24V 至 AC 120/230V 用于電子模板 |
| 15 | 6ES7 138-4CF03-0AB0 | 總線安全型電源管理模塊PM-E；24V 直流 |
| 電子模板 | ||
| 開關量輸入模板 | ||
| 16 | 6ES7 131-4BB01-0AA0 | 2路開關量輸入 24VDC 標準 （5塊） |
| 17 | 6ES7 131-4BB01-0AB0 | 2路開關量輸入 24VDC 高性能 （5塊） |
| 18 | 6ES7 131-4BD01-0AA0 | 4路開關量輸入 24VDC 標準 （5塊） |
| 19 | 6ES7 131-4BD01-0AB0 | 4路開關量輸入 24VDC 高性能 （5塊） |
| 20 | 6ES7 131-4BD51-0AA0 | 4路開關量源輸入 24VDC 標準 （5塊） |
| 21 | 6ES7 131-4CD00-0AB0 | 4路開關量輸入 UC 24V...48V 帶 LED SF (組故障)每包裝5個 |
| 22 | 6ES7 131-4EB00-0AB0 | 2路開關量輸入 120VAC （5塊） |
| 23 | 6ES7 131-4FB00-0AB0 | 2路開關量輸入 230VAC （5塊） |
| 24 | 6ES7 131-4RD00-0AB0 | 4路開關量輸入 DC 24V NAMUR 15 MM 寬，帶LED SF ，每包裝5個 |
| 開關量輸出模板 | ||
| 25 | 6ES7 132-4BB01-0AA0 | 2路開關量輸出 24VDC 0,5A 標準 （5塊） |
| 26 | 6ES7 132-4BB01-0AB0 | 2路開關量輸出 24VDC 0,5A 高性能 （5塊） |
| 27 | 6ES7 132-4BD02-0AA0 | 4路開關量輸出 24VDC 0,5A 標準 （5塊） |
| 28 | 6ES7 132-4BB31-0AA0 | 2路開關量輸出 標準型 直流24V/2A，每包裝5個 |
| 29 | 6ES7 132-4BB31-0AB0 | 2路高性能型開關量輸出 直流24V/2A，每包裝5個 |
| 30 | 6ES7 132-4BD32-0AA0 | 4路開關量輸出 24VDC 2A 標準 （5塊） |
| 31 | 6ES7 132-4FB01-0AB0 | 2路開關量輸出 交流120/230V，每包裝5個 |
| 32 | 6ES7 132-4HB01-0AB0 | 2路繼電器輸出 24VDC/230VAC 5A （5塊） |
| 33 | 6ES7 132-4HB10-0AB0 | 2路繼電器輸出 繼電器直流24V-48V/5A，交流24V-230V/5A（5塊） |
| 模擬量輸入模板 | ||
| 34 | 6ES7 134-4FB01-0AB0 | 2路模擬量輸入 電壓信號 標準 |
| 35 | 6ES7 134-4FB52-0AB0 | 2路高速型模擬量輸入 電壓 +/-10V；模塊周期時間： 1MS |
| 36 | 6ES7 134-4LB02-0AB0 | 2路模擬量輸入 電壓信號 高性能 (16位) |
| 37 | 6ES7 134-4GB01-0AB0 | 2路模擬量輸入 電流信號 標準 2線制 |
| 38 | 6ES7 134-4GB52-0AB0 | 2路高速型模擬量輸入 I-2線 4 - 20MA；模塊周期時間： 1MS， |
| 39 | 6ES7 134-4GB11-0AB0 | 2路模擬量輸入 電流信號 標準 4線制 |
| 40 | 6ES7 134-4GB62-0AB0 | 2路高速型模擬量輸入 I-4線 4 - 20MA；模塊周期時間： 1MS |
| 41 | 6ES7 134-4MB02-0AB0 | 2路模擬量輸入 電流信號 高性能 (16位) 2線制 |
| 42 | 6ES7 134-4JB51-0AB0 | 2路模擬量輸入 RTD熱電阻信號 |
| 43 | 6ES7 134-4JB01-0AB0 | 2路模擬量輸入 熱電偶信號 |
| 44 | 6ES7 134-4NB01-0AB0 | 2路高性能型模擬量輸入 熱電偶信號，帶內部溫度補償 |
| 45 | 6ES7 134-4NB51-0AB0 | 2路高性能型模擬量輸入 RTD熱電阻信號， 帶線電阻的內部補償 |
| 模擬量輸出模板 | ||
| 46 | 6ES7 135-4FB01-0AB0 | 2路模擬量輸出 電壓信號 標準 |
| 47 | 6ES7 135-4GB01-0AB0 | 2路模擬量輸出 電流信號 標準 |
| 48 | 6ES7 135-4LB02-0AB0 | 2路模擬量輸出 電壓信號 高性能 (16位) |
| 49 | 6ES7 135-4MB02-0AB0 | 2路模擬量輸出 電留信號 高性能 (16位) |
| 功能模板 | ||
| 50 | 6ES7 138-4DA04-0AB0 | 1個計數器24V/100KHZ |
| 51 | 6ES7 138-4DB03-0AB0 | SSI 絕對位置檢測模板 |
| 52 | 6ES7 138-4DD00-0AB0 | 2 Pulse (pulse b modulation, timer) |
| 53 | 6ES7 138-4DC00-0AB0 | STEP1 步進電機模板 |

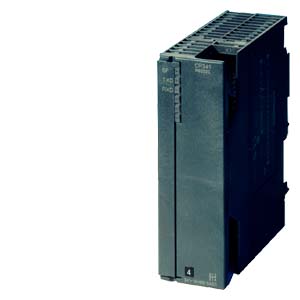

| 54 | 6ES7 138-4DF01-0AB0 | 1 SI 通訊模板(RS232 RS422 RS485 串行接口) |
| 55 | 6ES7 138-4DF11-0AB0 | 1個 SI 串行接口，單通道，RS232/422，485 MODBUS/USS |
| 56 | 6ES7 138-4DL00-0AB0 | 1 POS-U 定位模板 帶數字量輸出 用于 5V/24V 增量編碼器 |
| 57 | 6ES7 138-4GA00-0AB0 | 4 個IQ-SENSE 直流24VC，每包裝5個 |
| 端子模塊 | ||
| 58 | 6ES7 193-4CC20-0AA0 | TM-P15S23-A1 f. PM//2x3 電源模塊螺釘型端子 |
| 59 | 6ES7 193-4CC30-0AA0 | TM-P15C23-A1 f. PM/2x3 電源模塊彈簧型端子 |
| 60 | 6ES7 193-4CD20-0AA0 | TM-P15S23-A0 f. PM/2x3 電源模塊螺釘型端子 |
| 61 | 6ES7 193-4CD30-0AA0 | TM-P15C23-A0 f. PM/2x3 電源模塊彈簧型端子 |
| 62 | 6ES7 193-4CE00-0AA0 | TM-P15S22-01 f. PM/2x2 電源模塊 螺釘型端子 |
| 63 | 6ES7 193-4CE10-0AA0 | TM-P15C22-01 f. PM/2x2 電源模塊彈簧型端子 |
| 64 | 6ES7 193-4CA20-0AA0 | TM-E15S24-A1 f. EM/2x4 電子模塊螺釘型端子 （5塊） |
| 65 | 6ES7 193-4CA30-0AA0 | TM-E15C24-A1 f. EM/2x4 電子模塊彈簧型端子 （5塊） |
| 66 | 6ES7 193-4CB20-0AA0 | TM-E15S24-01 f. EM/2x4 電子模塊螺釘型端子 （5塊） |
| 67 | 6ES7 193-4CB30-0AA0 | TM-E15C24-01 f. EM/2x4 電子模塊彈簧型端子 （5塊） |
| 68 | 6ES7 193-4CB00-0AA0 | TM-E15S23-01 f. EM/2x3 電子模塊螺釘型端子 （5塊） |
| 69 | 6ES7 193-4CB10-0AA0 | TM-E15C23-01 f. EM/2x3 電子模塊彈簧型端子 （5塊） |
| 70 | 6ES7 193-4CA40-0AA0 | TM-E15S26-A1 für EM/2x6 電子模塊螺釘型端子 （5塊） |
| 71 | 6ES7 193-4CA50-0AA0 | TM-E15C26-A1 für EM/2x6 電子模塊彈簧型端子 （5塊） |
| 72 | 6ES7 193-4JA00-0AA0 | SIMATIC DP，ET 200S備件終端模塊 |
| 附件 | ||
| 73 | 6ES7 193-4GA00-0AA0 | 終端模塊TM-P和TM-E，電源導軌 3 x 10 MM,每包5個 |
| 74 | 6ES7 193-4GB00-0AA0 | 終端元件，用于絞線屏蔽與電源導軌的連接，每包5個 |
| ET200M: | ||
| 75 | 6ES7 153-1AA03-0XA1 | IM153-1接口模塊與90度網絡接頭（不帶編程口）組合件（6ES71531AA030XB0*1+6ES79720BA120XA0*1） |
| 76 | 6ES7 153-1AA03-0XA4 | IM153-1接口模塊與35度網絡接頭（不帶編程口）組合件（6ES71531AA030XB0*1+6ES79720BA410XA0*1） |
| 77 | 6ES7 153-1AA03-0XA5 | IM153-1接口模塊與快速連線網絡接頭（不帶編程口）組合件 （6ES71531AA030XB0*1+6ES79720BA520XA0*1） |
| 78 | 6ES7 153-1AA03-0XB4 | IM153-1接口模塊與35度網絡接頭（帶編程口）組合件（6ES71531AA030XB0*1+6ES79720BB410XA0*1） |
| 79 | 6ES7 153-1AA03-0XB5 | IM153-1接口模塊與快速連線網絡接頭（帶編程口）組合件 （6ES71531AA030XB0*1+6ES79720BB520XA0*1） |
| 80 | 6ES7 153-2AR03-0XA1 | IM153冗余套件高性能型2個153－2和1個IM/IM總線模板與90度網絡接頭（不帶編程口）組合件（6ES71532AR030XA0*1+6ES79720BA120XA0*2） |
| 81 | 6ES7 153-2AR03-0XA4 | IM153冗余套件高性能型2個153－2和1個IM/IM總線模板與35度網絡接頭（不帶編程口）組合件（6ES71532AR030XA0*1+6ES79720BA410XA0*2） |
| 82 | 6ES7 153-2AR03-0XA5 | IM153冗余套件高性能型2個153－2和1個IM/IM總線模板與快速連線網絡接頭（不帶編程口）組合件 （6ES71532AR030XA0*1+6ES79720BA520XA0*2） |
| 83 | 6ES7 153-2AR03-0XB4 | IM153冗余套件高性能型2個153－2和1個IM/IM總線模板與35度網絡接頭（帶編程口）組合件（6ES71532AR030XA0*1+6ES79720BB410XA0*2） |
| 84 | 6ES7 153-2AR03-0XB5 | IM153冗余套件高性能型2個153－2和1個IM/IM總線模板與快速連線網絡接頭（帶編程口）組合件（6ES71532AR030XA0*1+6ES79720BB520XA0*2） |
| 85 | 6ES7 153-2BA02-0XA1 | IM153-2接口模塊高性能型(最多連接12個模塊)與90度網絡接頭（不帶編程口）組合件（6ES71532BA020XB0*1+6ES79720BA120XA0*1） |
| 86 | 6ES7 153-2BA02-0XA4 | IM153-2接口模塊高性能型(最多連接12個模塊)與35度網絡接頭（不帶編程口）組合件（6ES71532BA020XB0*1+6ES79720BA410XA0*1） |
| 87 | 6ES7 153-2BA02-0XA5 | IM153-2接口模塊高性能型(最多連接12個模塊)與快速連線網絡接頭（不帶編程口）組合件 （6ES71532BA020XB0*1+6ES79720BA520XA0*1） |
| 88 | 6ES7 153-2BA02-0XB4 | IM153-2接口模塊高性能型(最多連接12個模塊)與35度網絡接頭（帶編程口）組合件（6ES71532BA020XB0*1+6ES79720BB410XA0*1） |
| 89 | 6ES7 153-2BA02-0XB5 | IM153-2接口模塊高性能型(最多連接12個模塊)與快速連線網絡接頭（帶編程口）組合件（6ES71532BA020XB0*1+6ES79720BB520XA0*1） |
| 90 | 6ES7 153-2BB00-0XB0 | IM153-2光纖接口模塊 |
| 91 | 6ES7 195-1GF30-0XA0 | 有源總線模塊的DIN導軌(530 MM) |
| 6ES7 195-1GG30-0XA0 | 有源總線模塊的DIN導軌(620 MM) | |
| 92 | 6ES7 195-7HA00-0XA0 | 有源總線模塊BM PS/IM |
| 93 | 6ES7 195-7HB00-0XA0 | 有源總線模塊BM 2 X 40 |
| 94 | 6ES7 195-7HC00-0XA0 | 有源總線模塊BM 1 X 80 |
| 95 | 6ES7 195-7HD10-0XA0 | 有源IM/IM冗余總線模板高性能型 |
| 96 | 6ES7 193-0CD40-7XA0 | TB8的屏蔽連接端子 |
| 97 | 6ES7 390-5AB00-0AA0 | 端子元件 2 x 2-6mm |
| 98 | 6ES7 390-5BA00-0AA0 | 端子元件 1 x 3-8mm |
| 99 | 6ES7 390-5CA00-0AA0 | 端子元件 1 x 6-13,5mm |
西門子6ES7151-1AA05-0AA1
在每一次調試前，我們要做的工作就是把硬件全部組態正確，網絡組建好。此時，才能把程序下載進去進行軟硬件的調試。然而，就是這前期的組網問題，往往能夠遇到千奇百怪的問題。不管經歷過多少的彎路，最終都會把項目調試完成。只不過是順利不順利的問題。下面就我經歷過的一些小白問題，跟大家分享下。
1、模塊已組態，但不可用，預設值/實際值不匹配:(插入的模塊和組態的模塊類型不同) 期望的型號 ，與當前型號不匹配或是 不可用。
這樣的故障最為常見了。那么，很有可能的原因：（1）就是檢查組態型號和實際模塊型號是否一致。不過這樣的原因很小，因?yàn)榇蠹易龉こ潭己苤?jǐn)慎，（2）就是硬件上有些模塊沒能正確連接上，導致故障出現。也會出現此類故障現象。我遇到a.西門子ET200S上的高性能直接啟動器模塊與底板插接處，因?yàn)榻泳€工的暴力，竟然把鏈接處的插針壓彎了。表面上安裝到位了。實際沒有到位。這樣導致ET200S故障，導致CPU也會出現上面的故障。當時，換了模塊也不行，換了底板才發現插針已經損壞。b.實際安裝的模塊數量比軟件組態中的數量模塊多一個，但是多這個模塊沒有用，只是備用。但是，軟件中的硬件組態下載到CPU中，硬件多一個模塊，雖然沒有接外邊傳感信號，但是它在ET200S接口模塊上。這個故障讓我很郁悶。大致一看，沒有問題。都是正確的。但是，仔細檢查，少組態了一個備用的模塊。同樣也會出現上面的故障信息。
2、針對總線沒有連通，我遇到的情況跟大家分享下。
（1）ProfiNet網絡不能正常連接
a、網線硬件連接就是錯誤的。由于接線都是接線工來操作。根據在線診斷，定位故障的子站或是分站的設備。 我都是再另外做一根長的網線，單獨拉一根到出故障的設備上面，進行檢測。直接判斷出，網線的硬件接線錯誤。b.干擾問題所致。當時，我的網絡總線布置是分站和變頻器走在一路上面，星型連接。每一路上面都是ET200S子站和變頻器。當時組態沒有問題，但是真正運行時候，就出現網絡故障。后來在網絡布置上進行更改，一路上把子站放一路，把變頻器放一路，這樣重新布置網絡，重新布線，避免了上面的問題。
（2）ProfiBus網絡不能正常連接
a.設備初期運行正常，運行了半年之后，就總是出現丟站的現象。當時，以為是干擾所致，就把所有屏蔽做了檢測和修改。故障仍然出現?？偩€電纜也是西門子原裝的。后來就更改網絡結構。把CPU上的DP接口放在總線的中間，終端電阻打到OFF，然后，兩邊再連接其他DP站。原來是CPU放在DP總線的開始端，這樣經過更改之后，故障不出現了。這根通訊的據率和速率有關系導致這個故障出現。
b、DP總線一直故障，連接不上。從硬件檢查，包括DP設備上撥碼開關。軟件參數的檢查都沒有問題。但是始終通訊不上。這個故障讓我折騰很長時間才找出問題。當時，也是把通訊電纜和動力電纜分開布線，降低通訊速率，終端電阻檢查，屏蔽接線的檢查。都沒有問題。
原來是DP接頭安放的位置不對所致的。 我CPU下掛了機器人。機器人對CPU來說是從站，但是機器人自身有下掛了ET200L作為這個模塊的主站。這樣，機器人作為CPU從站，作為ET200L模塊的主站。DP總線需要兩個DP接頭，一個是從CPU過來的，一個是從ET200L過來。都要接在機器人上安裝的CP5614 A2這個通訊卡上面。同時，要保證機器人內部通訊參數配置正確，I.O驅動配置正確。以為這方面原因，折騰來折騰去的。反復配置斷電重啟。都不行?？唇K端電阻的位置也都正確。后來靜心想了下，漏 一個環節，因?yàn)榻泳€安裝都是工人在操作。我一看DP接頭硬件安裝位置機不對，導致整個DP總線就不能通訊。后來把兩個DP接頭在機器人控制柜內換下位置就全部好了。
上面是我們都經常在調試前遇到小問題，只是我們做調試前，細心點，冷靜點，都能把這些問題快速解決。
