| 產品特征 | ||||||

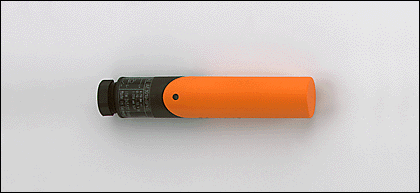

| 電感式傳感器 | ||||||
| 塑料外殼 Ø 20 mm | ||||||
| 接線端子 | ||||||
| 感應距離 10 mm; [nf] 非齊平安裝 | ||||||
| 電氣數據 | ||||||
| 電氣設計 | DC PNP | |||||
| 工作電壓 [V] | 10...36 DC | |||||
| 電流損耗 [mA] | 15 (24 V) | |||||
| 防護等級 | II | |||||
| 反相保護 | 是 | |||||
| 輸出 | ||||||
| 輸出功能 | 常開 | |||||
| 電壓降 [V] | < 2.5 | |||||
| 電流負載 [mA] | 250 | |||||
| 短路保護 | 脈沖 | |||||
| 過載保護 | 是 | |||||
| 開關頻率 [Hz] | 300 | |||||
| 監控范圍 | ||||||
| 感應距離 [mm] | 10 | |||||
| 實際感應距離 (Sr) [mm] | 10 ± 10 % | |||||
| 工作距離 [mm] | 0...8.1 | |||||
| 精度/偏差 | ||||||
| 修正系數 | 鋼(St37) = 1 / 不銹鋼約0.7 / 黃銅約0.4 / Al 約 0.3 / Cu約0.2 | |||||
| 遲滯 [Sr的百分比] | 1...15 | |||||
| 開關點偏移 [Sr的百分比] | -10...10 | |||||
| 環境條件 | ||||||
| 環境溫度 [°C] | -25...80 | |||||
| 外殼防護等級 | IP 65 | |||||
| 認證/測試 | ||||||
| EMC電磁兼容 |
|
|||||
| MTTF [年] | 1147 | |||||
| 機械技術數據 | ||||||
| 安裝 | 非齊平安裝 | |||||
| 外殼材料 | PBT; LED窗口: PC | |||||
| 重量 [kg] | 0.085 | |||||
| 顯示器/操作件 | ||||||
| 開關狀態顯示 LED | 黃色 | |||||
| 電氣連接 | ||||||
| 接口 | 接線端子至2.5 mm2; 電纜直徑4.5...10 mm, 電纜插接式接頭M16 x 1.5 | |||||
接線
|
||||||
| 附件 | ||||||
| 配件(同時供貨) | 安裝夾子 | |||||
| 注釋 | ||||||
| 包裝單位 [件] | 1 | |||||
