西門子邏輯模塊LOGO
尊敬的客戶：
感謝您購買LOGO!產品，同時對您的明智決策表示祝賀。您所得到的LOGO! 符合ISO 9001嚴格的質量要求，是值得信賴的產品。
LOGO! 應用非常廣泛，功能強、易于操作，在任何實際應用領域中，LOGO! 都具有很高的性能價格比。
本手冊的宗旨
LOGO! 手冊提供您關于建立線路程序，關于安裝和使用LOGO! OBA4新系列及其擴展模塊，以及和其以前的產品OBA0－OBA3型號（OBAX是訂貨號的最后4個字符，用以區別設備系列）兼容性等信息。
LOGO!在信息技術（IT）中的位置
在LOGO! 手冊中接線信息也能在所有包含設備中的LOGO! 產品信息中找到。關于在PC機上對LOGO! 進行編程的更多信息，可通過PC機中LOGO! 輕松軟件（LOGO! Soft Comfort）的在線幫助獲得。
LOGO! 輕松軟件是用于PC機上的編程軟件。它可以運行于Windows?，Linux?，Mac OS X?等環境。它幫助您了解和啟動LOGO!，并可獨立于LOGO! 對程序進行編制，測試、打印和歸檔。
-------------------------------------------------------
24小時銷售技術服務熱線 ：15201763856 （田先生）15802142282（朱小姐）
電話（ Tel ）： 021-61315597
傳真（ Fax ）： 021-37653206
商務（ Q Q ）： 3088672602 （1030517359）
聯系人 ：田源（銷售工程師）
地址（ Add ）：上海市松江區西林北路
--------------------------------------------------------
上海君俞自動化科技有限公司長期經營銷售西門子PLC,S7-200,S7-200CN,S7-300,S7-400,S7-1200,LOGO,變頻器，軟啟動器，人機界面，電機，伺服電機，數控系統，數控主板，總線電纜，數據總線插頭，直流調速器，等自動化產品！ 有質量保證的前提下，贏得廣大用戶的信賴與支持。主營西門子PLC 觸摸屏，所有產品皆能享受質量保證，價格優惠，發貨及時，規格齊全。公司產品面向全國批發銷售，誠信有保證！全新原裝/量大更優/歡迎選購！
----------------------------------------------------------
↓上海君俞自動化科技有限公司工作理念↓
質量穩定〓實行全過程質量監控，細致入微，全方位檢測！
價格合理〓高效內部成本控制，減少了開支，讓利于客戶！
交貨便捷〓現金生產流水線，充足的備貨，縮短了交貨期！
產品特點
編輯
主機集成8個數字量輸入（包括2路AI 在12/24V DC狀態下）和4路數字量輸出
信息文本、實際值和設定值顯示，同樣可以直接在顯示器上修改參數（不可應用到經濟型模塊），節省了單獨顯示單元需求
自動轉換冬令時/夏令時，減少維護費用
具有密碼保護功能，可保護用戶的專有知識
集成了36個功能塊，無需附加的設備，例如時間小時計數器
提供了130個用于建立線路程序的功能塊存儲容量，可實現更大的應用項目
集成了數據保持功能，可確保當設備突然掉電的情況下，數據被安全保存

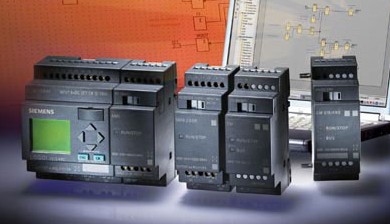

具有靈活的擴展功能，最大配置可達到：24DI，16DO，8AI，2AO；可實現更大的應用項目，保護原始投資[1]
產品優勢24小時銷售技術服務熱線 ：15201763856
編輯
成本優勢
西門子LOGO!可以使成本減少50%。
替代許多傳統的開關設備
縮小控制柜的空間
更少的附件
更少的放置空間
不易于磨損，節省維護費用
空間優勢
西門子LOGO!可節省70%的時間
DIN導軌安裝
幾乎沒有配線需求
編寫和改變程序只需按動按鈕
在PC機上快速地編寫和測試用戶程序
用戶友好化設置
自動夏令時/冬令時交換 最佳的文獻幫助[2]
西門子LOGO訂貨號如下，需采購請確定訂貨號。
LOGO! 基本型
訂貨號 說明
6ED1052-1MD00-0BA6

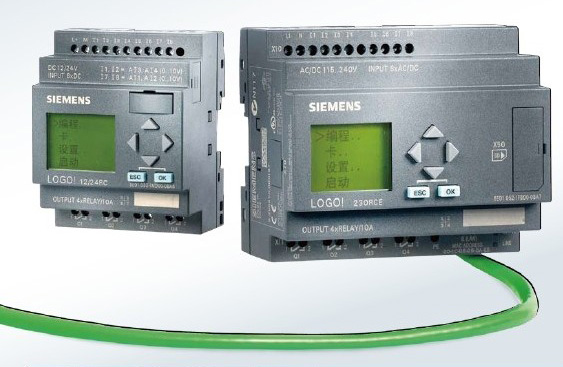

LOGO! 12/24RC，邏輯模塊，顯示器 PU/I/O：12/24V DC/繼電器，8 DI (4AI) /4 DO；存儲器 200 個塊，可通過額外模塊進行擴展
6ED1052-1CC00-0BA6
LOGO! 24，邏輯模塊，顯示器 PU/I/O：24V/24V/24V 傳輸，8 DI (4AI)/4 DO；存儲器 200 個塊，可通過額外模塊進行擴展
6ED1052-1HB00-0BA6
LOGO! 24RC，邏輯模塊，顯示器 PU/I/O：24 VDC/24 VDC/繼電器，8 DI/4 DO；存儲器 200 個塊，可通過額外的 24V AC/DC 模塊進行擴展
6ED1052-1FB00-0BA6

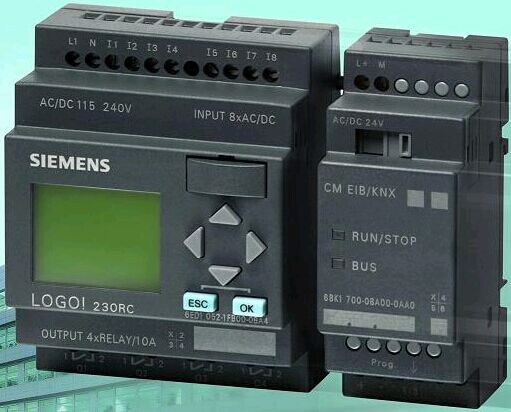

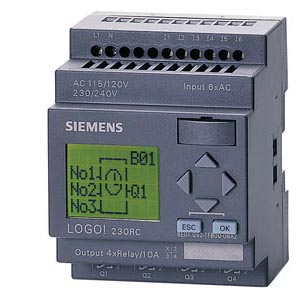

LOGO! 230RC，邏輯模塊，顯示器 PU/I/O：115V/230V/繼電器，8 DI/4 DO，存儲器 200 個塊，可通過額外的 230V AC/DC 模塊進行擴展
LOGO! 經濟型
訂貨號 說明
6ED1052-2MD00-0BA6
LOGO! 12/24RCO，邏輯模塊，PU/I/O：12/ 24V DC/繼電器，8 DI (4AI)/4 DO；不帶顯示器，存儲器 200 個塊，可通過額外模塊進行擴展24小時銷售技術服務熱線 ：15201763856
6ED1052-2CC00-0BA6
LOGO! 24O，邏輯模塊，不帶顯示器，PU/I/O：24V/24V/2 4V 傳輸，8 DI (4AI)/4 DO；存儲器 200 個塊，可通過額外模塊進行擴展
6ED1052-2HB00-0BA6
LOGO! 24RCO (AC) ，邏輯模塊，PU/I/O：24V DC/ 24V DC/繼電器，8 DI/4 DO；不帶顯示器，存儲器 200 個塊，可通過額外模塊進行擴展
6ED1052-2FB00-0BA6
LOGO! 230RCO，邏輯模塊，PU/I/O：230V/230V/繼電 器，8 DI/4 DO；不帶顯示器，存儲器 200 個塊，可通過額外的 230V AC/DC 模塊進行擴展
LOGO數字量擴展模塊
訂貨號 說明
6ED1055-1MB00-0BA1 LOGO! AM2 AQ 擴展模塊，Power：DC 24V，2AQ，0-10V
6ED1055-1CB00-0BA0 LOGO! DM8 230R，擴展模塊，Power/I/O：115-240V( AC/DC)/115-240V( AC/DC) /繼電器，2TE，4 DI/4 DO
6ED1055-1HB00-0BA0 LOGO! DM8 12/24R，擴展模塊，Power/I/O：12/24V / 12V/24V / 繼電器，2TE，4 DI/4 DO
6ED1055-1FB00-0BA1 LOGO! DM8 24R 擴展模塊，Power/I/O：24V (AC/DC) / 24V (AC/DC) /繼電器，2TE 4 DI/4 DO，交流/源型/漏型輸入
6ED1055-1CB10-0BA0 LOGO! DM16 230R，擴展模塊，Power/I/O：115-240V( AC/DC)/115-240V( AC/DC) /繼電器，4TE，8 DI/8 DO
6ED1055-1NB10-0BA0 LOGO! PC電纜，用于將程序從PC傳送至LOGO! ，反之亦然
6ED1055-1FB10-0BA0 LOGO! AM2擴展模塊，Power：DC 12/24V，2 AI，0 - 10V 或 0 - 20MA
LOGO模擬量擴展模塊 ;
訂貨號 說明
6ED1055-1MA00-0BA0 LOGO! AM2 PT100 擴展模塊，Power：DC 12/24V，2AI，PT100測溫范圍 -50 ... +200 度
6ED1055-1MD00-0BA0 LOGO! DM16 24R，擴展模塊，Power/I/O：24V DC/ 24V DC/繼電器，8 DI/8 DO，4TE
6ED1055-1MM00-0BA1 LOGO! AM2 AQ 擴展模板 PU：DC 24V，0/4-20mA 2AQ，0-10V
