FX1N系列是三菱電機推出的功能強大的普及型PLC。具有擴展輸入輸出，模擬量控制和通訊、鏈接功能等擴展性。是一款廣泛應用于一般順序控制的PLC。
產品簡介
●FX1N系列是功能很強大的微型PLC，并且能增加特殊功能模塊或擴展板。
●通信和數據鏈接功能選項使得FX1N在體積、通信和特殊功能模塊和能源控制等重要的應用方面非常完美。
●主機點數14/24/40/60，分為晶體管輸出/繼電器輸出，交流電源/直流電源，可擴展到128點。
●8000步存儲容量，并且可以連接多種擴展模塊，特殊功能模塊，最大可擴展到多達128I/O點。
●定位和脈沖輸出功能： 一個PLC單元中每相能同時輸出2點100KHz脈沖。
●PLC配備有7條特殊的定位指令，包括零返回、絕對或相對地址表達方式及特殊脈沖輸出控制。
●通過擴展板連接顯示模塊或模擬量，擴展輸入輸出點數。
●可以使用擴展板增加模擬電位器，輸入輸出點數增加。
●并且能安裝顯示模塊FX1N-5DM，能監控和編輯定時器、計數器和數據寄存器。
●還能通過FX1N-2AD-BD，F(xiàn)X1N-1DA-BD實現模擬量輸入，輸出。
●網絡和數據通信功能：通過連接擴展板或特殊適配器能實現多種通信和數據鏈接。
●通過FX2N-16CCL及FX2N-32CCL，可充當CC-LINK主站或從站。
產品型號
FX1N基本單元
FX1N-60MR-001 繼電器型、36點輸入/24點輸出、交流電
FX1N-40MR-001 繼電器型、24點輸入/16點輸出、交流電
FX1N-24MR-001 繼電器型、14點輸入/10點輸出、交流電
FX1N-14MR-001 繼電器型、8點輸入/6點輸出、交流電
FX1N-60MR-D 繼電器型、36點輸入/24點輸出、直流電
FX1N-40MR-D 繼電器型、24點輸入/16點輸出、直流電
FX1N-24MR-D 繼電器型、14點輸入/10點輸出、直流電
FX1N-60MT-001 晶體管型、36點輸入/24點輸出、交流電
FX1N-40MT-001 晶體管型、24點輸入/16點輸出、交流電
FX1N-24MT-001 晶體管型、14點輸入/10點輸出、交流電
FX1N-14MT-001 晶體管型、8點輸入/6點輸出、交流電
FX1N-60MT-D 晶體管型、36點輸入/24點輸出、直流電
FX1N-40MT-D 晶體管型、24點輸入/16點輸出、直流電
FX1N-24MT-D 晶體管型、14點輸入/10點輸出、直流電
FX1N特殊功能模塊：
FX1N-1DA-BD 1通道模擬量輸出
FX1N-2AD-BD 2通道模擬量輸入
FX1N-2EYT-BD 擴展板、晶體管型、2點輸出
FX1N-4EX-BD 擴展板、4點輸入
FX1N-8AV-BD 手抄式輸入面板、適用FX1N
FX1N-232-BD RS-232系列 一通道
FX1N-422-BD RS-422系列 一通道
FX1N-485-BD RS-485系列 一通道
FX1N-CNV-BD FX0N轉換單元接口
FX1N-EEPROM-8L PLC程序轉換模塊

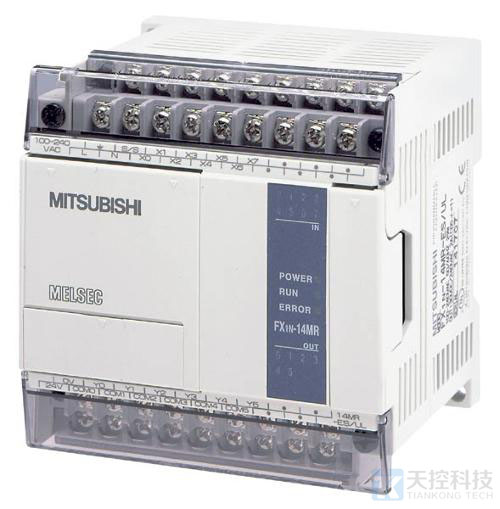

圖片展示
