對于很多沒有使用過S7-200PLC的朋友來說，很多問題可能成為大家的攔路虎，感覺入門很難。以下就用一個實例，為大家介紹第一次使用S7-200PLC時具體步驟，幫助您邁開使用PLC的第一步。文中希望實現的功能是：按下一個開關，點亮一個輸出點。本文可以幫您解決第一次使用S7-200時的以下問題：
（一） 需要準備哪些硬件和軟件呢？
（二） 如何為PLC的接線呢？
（三） 如何與PLC通信呢？
（四） 如何編寫程序呢？
（五） 如何調試PLC呢？
（一） 需要準備哪些硬件和軟件呢？

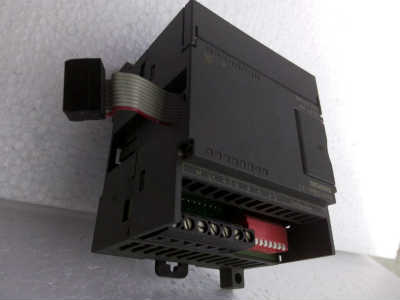

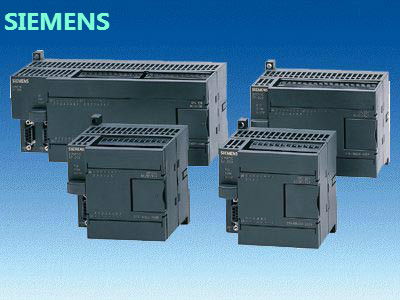

第一次使用S7-200時，需要準備硬件有：S7-200CPU，如CPU224XP(訂貨號：6ES7214-2BD23-0XB8)CPU224XP
編程電纜 PC/PPI電纜（訂貨號：6ES7 901-3DB30-0XA0）
USB PC/PPI電纜
需要準備的軟件有：SETP7-Micro/Win V4.0 SP6
還需要準備一臺裝有Windows XP SP2的電腦
準備好硬件，我們就需要在電腦上正確安裝S7-200的編程軟件。特別提示要注意這個軟件是SETP7-Micro/Win，而不是SETP7。據老工程師講，SETP7是給S7-300等系列PLC編程用的，不能給S7-200進行編程。對于SETP7-Micro/Win軟件而言，目前常用的版本是V4..0 SP6。和安裝其它軟件一樣，正確安裝好編程軟件后，您就可以在桌面上看到如下所示的圖標。至此，我們就為下一步的調試做好基本準備嘍！
STEP7-Micro/win圖標
（二） 如何為PLC的接線呢？

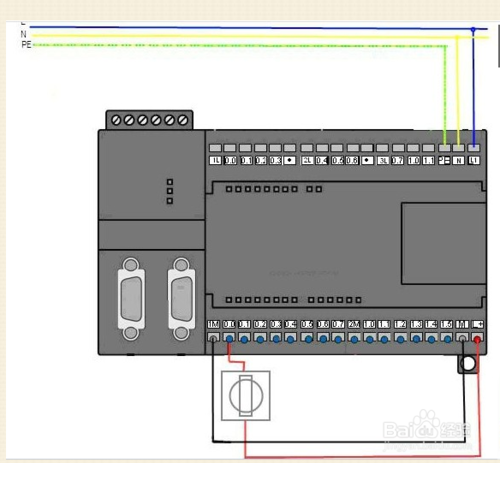

從以下接線圖可以看出，我們需要做的就是將為PLC提供電源和為數字量輸入點正
確接線。
（三） 如何與PLC通信呢？
1. 連接編程電纜
將編程電纜的USB口側插在電腦上，DB接口插在PLC的PORT0或者PORT1上。然后將
PLC的模式開關設置為STOP。
2. 編程軟件設置

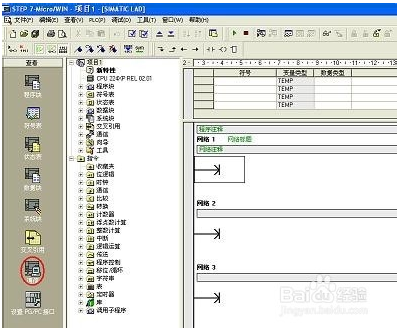

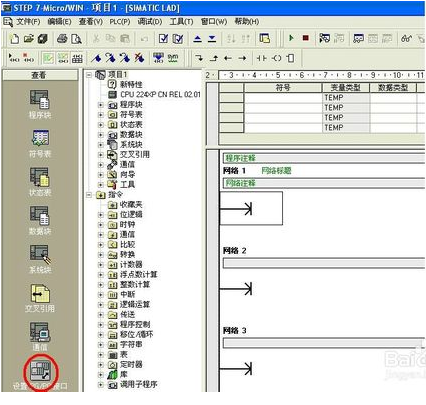

（1）打開編程軟件后，在整個界面的左側，點擊設置PG/PC接口。如下圖所示：

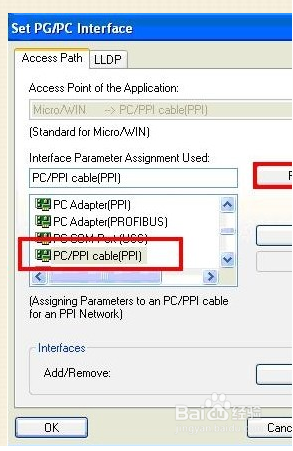

在出現的對話框中，選擇PC/PPIcable(PPI),并點擊屬性

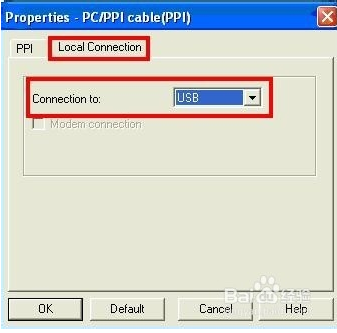

屬性對話框的第一個界面，使用如下設置： 在屬性對話框中的第二個選項卡中，選擇通訊接口為USB，具體如下設置：
之后保存并關閉相應的對話框。
（2）回到編程軟件的初始界面，然后點擊通信
出現如下界面：

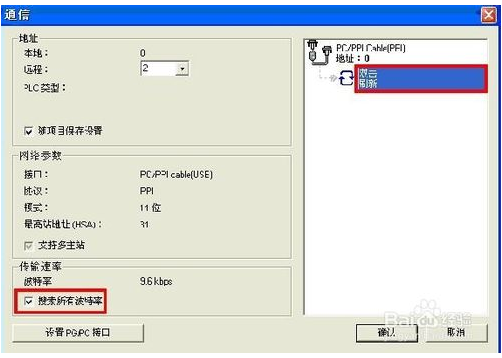

將搜索所有波特率打勾后，雙擊刷新即可。

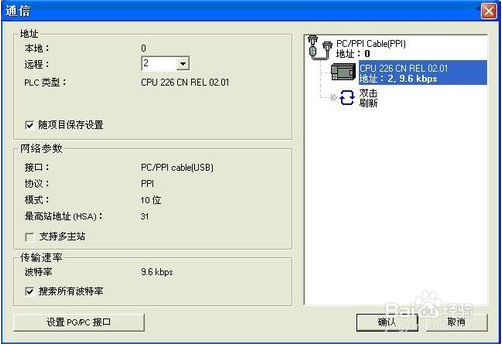

如果能出現如下頁面，即表示PC與PLC的通訊成功。
（四） 如何編寫程序呢？

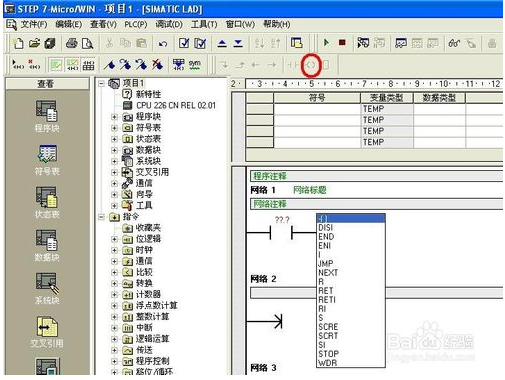

打開編程界面，單擊紅色標注處，可以添加一個常開觸點
同樣的方法添加一個輸出線圈

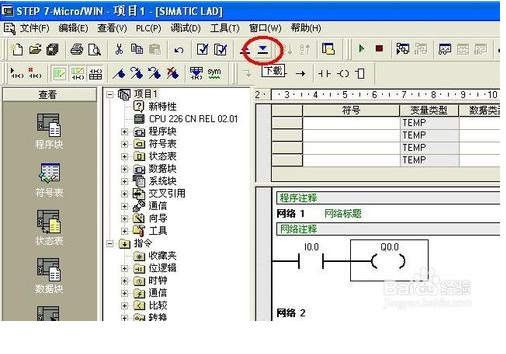

需要為輸入和輸出分配正確的地址，如下所示。之后點擊下載

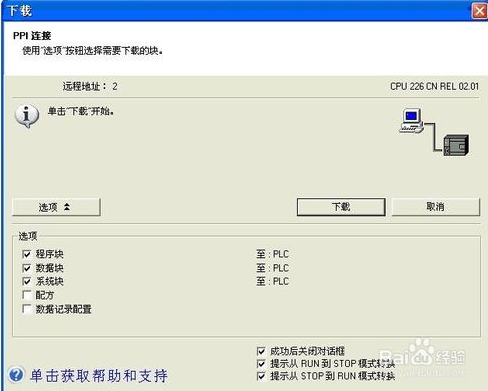

出現如下界面后，繼續點擊下載

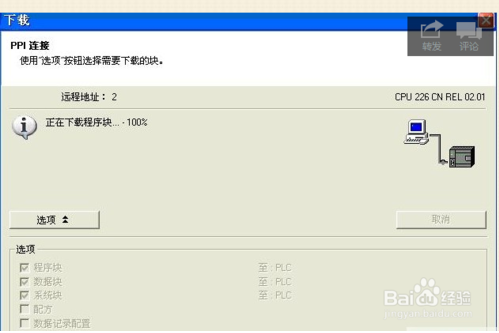

下圖顯示的是下載中的界面：
下載成功后,就可以進行PLC調試，進一步測試具體功能是否可以實現。
五） 如何調試PLC呢？
先將模式開關設置為RUN，然后撥動連接在輸入點I0.0上開關，即可看到輸出點點
亮了。至此，表明我們的程序和PLC運行一切正常。

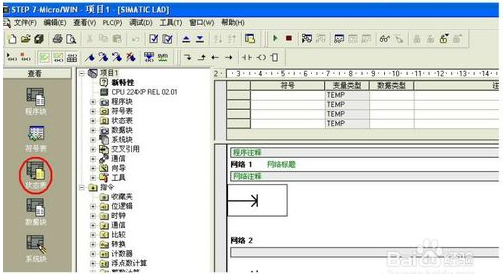

如果想在編程軟件上監控輸入點和輸出點的狀態，可以點擊狀態表

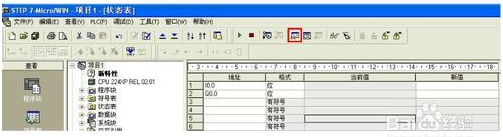

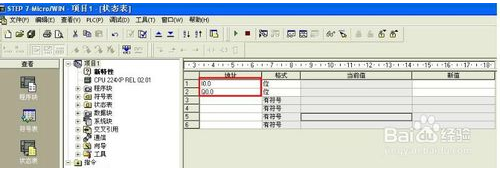

打開狀態表后，在地址欄中輸入需要監控的地址，如下所示：
之后點擊監控即可：
正常監控后就可以在當前值中看到相應的數值：
開關未按下時的狀態
到此就完成了整個操作過程
