6ES7195-1GG30-0XA0
IMATIC ET 200S是一款防護等級為IP20，具有豐富的信號模塊，同時支持電機啟動器，變頻器，PROFIBUS和PROFINET網絡的分布式IO系統。該產品在煙草，汽車，鋼鐵和各OEM廠商得到了廣泛的認可和應電子模塊用。
-------------------------------------------------------
上海君俞自動化科技有限公司（西門子經銷商）
24小時銷售技術服務熱線 ：15201763856
電話（ Tel ）： 021-61315597
傳真（ Fax ）： 021-37653206
商務（ Q Q ）： 3088672602
聯系人 ：田源（銷售工程師）
地址（ Add ）：上海市松江區
--------------------------------------------------------
公司長期經營銷售西門子PLC,S7-200,S7-200CN,S7-300,S7-400,S7-1200,LOGO,變頻器，軟啟動器，人機界面，電機，伺服電機，數控系統，數控主板，總線電纜，數據總線插頭，直流調速器，等自動化產品！ 有質量保證的前提下，贏得廣大用戶的信賴與支持。主營西門子PLC 觸摸屏，所有產品皆能享受質量保證，價格優惠，發貨及時，規格齊全。公司產品面向全國批發銷售，誠信有保證！全新原裝/量大更優/歡迎選購！
----------------------------------------------------------

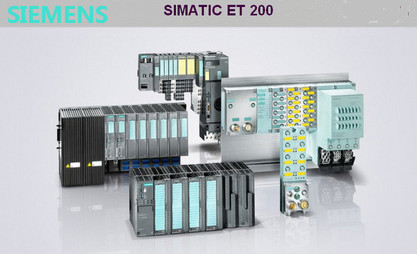

西門子ET 200S 簡介
概述 ：
SIMATIC ET 200 有豐富的分布式 I/O 系統可供選用，既可以用在控制柜中，也可以直接用在不帶控制柜的機器上，還可在危險區域中使用域。模塊化的設計讓您能夠輕松、快速地調整和擴展 ET200 系統。已集成的附加模塊可以降低成本，同時拓寬了應用范圍。您可以從多種不同的組合方案中進行選擇：數字量和模擬量輸入/輸出、帶 CPU 的智能模塊、安全系統、電機啟動器、氣動裝置、變頻器以及各種不同的技術模塊（例如，計數、定位等）。

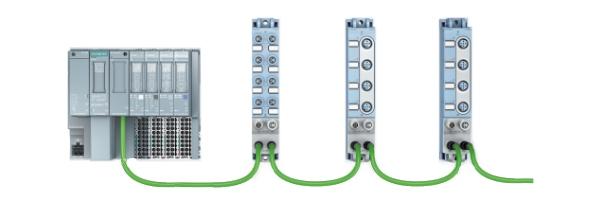

通過 PROFIBUS 和 PROFINET 進行的通信、統一的工程組態、透明診斷功能以及 SIMATIC 控制器和 HMI 單元的最佳接口，都證明全集成自動化具有獨一無二的集成功能。
特點：
? 同時支持PROFIBUS和PROFINET現場總線；
? 按位模塊化產品，充分利用系統資源；
? IO站點占用的空間小，每個信號模塊的寬度只有15 mm或30 mm寬；
? 每個接口模塊最大可以擴展63個模塊或2m寬；
? ET 200S中擁有CPU314功能的集成PROFIBUS DP通訊口的IM151-7 CPU和具有3個PROFINET接口的IM151-8 PN/DP CPU接口模塊；
? ET 200S中可以擴展最大7.5KW的電機啟動器和最大4.0KW的變頻器；
? 擁有豐富的診斷功能，包括斷線，短路和通道級的診斷功能；
? 支持故障安全型與標準模塊共存于一個ET 200S站點；
? 支持豐富的數字量，模擬量，功能模塊，對于Modbus RTU通訊功能，無需增加任何的選件即可完成，極大地節省了成本；
? 支持帶電熱插拔功能，使得在運行情況下也可以輕松完成模塊的更換；
? ET 200S Compact模塊同時提供了集成32DI或16DI/16DO的PROFIBUS DP接口模塊，同時可以擴展高達12個IO或電機啟動器模塊；
? 提供了包括螺釘型，彈簧型和快速連接型接線端子，可以輕松實現預接線功能，可以滿足不同用戶的不同需求；
? ET 200S同時提供包括集成光纖接口的PROFIBUS和PROFINET接口模塊；
? 標準的DIN35安裝導軌；
? 同時支持預留模塊或可選配置功能，這對于擁有單種機型但有不同配置的OEM廠商尤其有用，因?yàn)闊o(wú)需更改任何的程序，就可以使用一套程序多套硬件配置。
----------------------------------------------------------------------------------
ET 200S應用領域
? 煙草行業
? 汽車行業
? 鋼鐵行業
? 物流行業
? 玻璃行業
? 隧道行業
? 煤炭行業
? 可以在所有的自動化應用領域，尤其是需要體積小，系統比較分散的應用場合
--------------------------------------------------------------------
西門子ET200模塊訂貨號：
訂貨號 注釋
ET200S
接口模板
6ES7151-1AA04-0AB0 標準型接口模塊 IM151-1
6ES7151-1AB02-0AB0 ET 200S IM 151 光纖接口模板
6ES7151-1BA02-0AB0 高性能型接口模塊 IM151-1
6ES7151-1CA00-0AB0 基本型接口模塊 IM151-1
6ES7151-7AB00-0AB0 ET 200S IM 151 帶CPU 光纖接口模板
6ES7138-4HA00-0AB0 DP-主站模塊（for CPU only)
光纖附件
6GK1901-0FB00-0AA0 單工連接器（100個）
6ES7195-1BE00-0A0 插頭適配器（50個）
電源模板
6ES7138-4CA01-0AA0 PM-E DC 24V 用于電子模板
6ES7138-4CB11-0AB0 PM-E DC 24V 至 AC 120/230V 用于電子模板
6ES7138-4CF02-0AB0 總線安全型電源管理模塊PM-E；24V 直流
電子模板
開關量輸入模板
6ES7131-4BB01-0AA0 2路開關量輸入 24VDC 標準 （5塊）
6ES7131-4BB01-0AB0 2路開關量輸入 24VDC 高性能 （5塊）
6ES7131-4BD01-0AA0 4路開關量輸入 24VDC 標準（5塊）
6ES7131-4BD01-0AB0 4路開關量輸入 24VDC 高性能 （5塊）
6ES7131-4BD51-0AA0 4路開關量源輸入 24VDC 標準 （5塊）
6ES7131-4CD00-0AB0 4路開關量輸入 UC 24V...48V 帶 LED SF (組故障)每包裝5個
6ES7131-4EB00-0AB0 2路開關量輸入 120VAC （5塊）
6ES7131-4FB00-0AB0 2路開關量輸入 230VAC （5塊）
6ES7131-4RD00-0AB0 4路開關量輸入 DC 24V NAMUR 15 MM 寬，帶LED SF ，每包裝5個
開關量輸出模板
6ES7132-4BB01-0AA0 2路開關量輸出 24VDC 0,5A 標準 （5塊）
6ES7132-4BB01-0AB0 2路開關量輸出 24VDC 0,5A 高性能 （5塊）
6ES7132-4BD01-0AA0 4路開關量輸出 24VDC 0,5A 標準 （5塊）
6ES7132-4BB31-0AA0 2路開關量輸出 標準型 直流24V/2A，每包裝5個
6ES7132-4BB31-0AB0 2路高性能型開關量輸出 直流24V/2A，每包裝5個
6ES7132-4BD32-0AA0 4路開關量輸出 24VDC 2A 標準 （5塊）
6ES7132-4FB01-0AB0 2路開關量輸出 交流120/230V，每包裝5個
6ES7132-4HB01-0AB0 2路繼電器輸出 24VDC/230VAC 5A （5塊）
6ES7132-4HB10-0AB0 2路繼電器輸出 繼電器直流24V-48V/5A，交流24V-230V/5A（5塊）
模擬量輸入模板
6ES7134-4FB01-0AB0 2路模擬量輸入 電壓信號 標準
6ES7134-4FB51-0AB0 2路高速型模擬量輸入 電壓 +/-10V；模塊周期時間： 1MS
6ES7134-4LB02-0AB0 2路模擬量輸入 電壓信號 高性能 (16位)
6ES7134-4GB01-0AB0 2路模擬量輸入 電流信號 標準 2線制
6ES7134-4GB51-0AB0 2路高速型模擬量輸入 I-2線 4 - 20MA；模塊周期時間： 1MS，
6ES7134-4GB11-0AB0 2路模擬量輸入 電流信號 標準 4線制
6ES7134-4GB61-0AB0 2路高速型模擬量輸入 I-4線 4 - 20MA；模塊周期時間： 1MS
6ES7134-4MB02-0AB0 2路模擬量輸入 電流信號 高性能 (16位) 2線制
6ES7134-4JB50-0AB0 2路模擬量輸入 RTD熱電阻信號
6ES7134-4JB00-0AB0 2路模擬量輸入 熱電偶信號
6ES7134-4NB01-0AB0 2路高性能型模擬量輸入 熱電偶信號，帶內部溫度補償
6ES7134-4NB51-0AB0 2路高性能型模擬量輸入 RTD熱電阻信號， 帶線電阻的內部補償
模擬量輸出模板
6ES7135-4FB01-0AB0 2路模擬量輸出 電壓信號 標準
6ES7135-4GB01-0AB0 2路模擬量輸出 電流信號 標準
6ES7135-4LB02-0AB0 2路模擬量輸出 電壓信號 高性能 (16位)
6ES7135-4MB02-0AB0 2路模擬量輸出 電留信號 高性能 (16位)
功能模板
6ES7138-4DA04-0AB0 1個計數器24V/100KHZ
6ES7138-4DB03-0AB0 SSI 絕對位置檢測模板
6ES7138-4DD00-0AB0 2 Pulse (pulse b modulation, timer)
6ES7138-4DC00-0AB0 STEP1 步進電機模板
6ES7138-4DF01-0AB0 1 SI 通訊模板(RS232 RS422 RS485 串行接口)
6ES7138-4DF11-0AB0 1個 SI 串行接口，單通道，RS232/422，485 MODBUS/USS
6ES7138-4DL00-0AB0 1 POS-U 定位模板 帶數字量輸出 用于 5V/24V 增量編碼器
6ES7138-4GA00-0AB0 4 個IQ-SENSE 直流24VC，每包裝5個
端子模塊
6ES7193-4CC20-0AA0 TM-P15S23-A1 f. PM//2x3 電源模塊螺釘型端子
6ES7193-4CC30-0AA0 TM-P15C23-A1 f. PM/2x3 電源模塊彈簧型端子
6ES7193-4CD20-0AA0 TM-P15S23-A0 f. PM/2x3 電源模塊螺釘型端子
6ES7193-4CD30-0AA0 TM-P15C23-A0 f. PM/2x3 電源模塊彈簧型端子
6ES7193-4CE00-0AA0 TM-P15S22-01 f. PM/2x2 電源模塊 螺釘型端子
6ES7193-4CE10-0AA0 TM-P15C22-01 f. PM/2x2 電源模塊彈簧型端子
6ES7193-4CA20-0AA0 TM-E15S24-A1 f. EM/2x4 電子模塊螺釘型端子 （5塊）
6ES7193-4CA30-0AA0 TM-E15C24-A1 f. EM/2x4 電子模塊彈簧型端子 （5塊）
6ES7193-4CB20-0AA0 TM-E15S24-01 f. EM/2x4 電子模塊螺釘型端子 （5塊）
6ES7193-4CB30-0AA0 TM-E15C24-01 f. EM/2x4 電子模塊彈簧型端子 （5塊）
6ES7193-4CB00-0AA0 TM-E15S23-01 f. EM/2x3 電子模塊螺釘型端子 （5塊）
6ES7193-4CB10-0AA0 TM-E15C23-01 f. EM/2x3 電子模塊彈簧型端子 （5塊）
6ES7193-4CA40-0AA0 TM-E15S26-A1 für EM/2x6 電子模塊螺釘型端子 （5塊）
6ES7193-4CA50-0AA0 TM-E15C26-A1 für EM/2x6 電子模塊彈簧型端子 （5塊）
6ES7193-4JA00-0AA0 SIMATIC DP，ET 200S備件終端模塊
附件
6ES7193-4GA00-0AA0 終端模塊TM-P和TM-E，電源導軌 3 x 10 MM,每包5個
6ES7193-4GB00-0AA0 終端元件，用于絞線屏蔽與電源導軌的連接，每包5個
ET200M:
6ES7153-1AA03-0B0 IM153-1接口模塊
6ES7153-2BA01-0B0 IM153-2接口模塊高性能型(最多連接8個模塊)
6ES7153-2BA02-0B0 IM153-3接口模塊高性能型(最多連接12個模塊)
6ES7153-2AR02-0A0 IM153冗余套件高性能型2個153－2和1個IM/IM總線模板
6ES7153-2BB00-0B0 IM153-2光纖接口模塊
6ES7195-1GF30-0A0 有源總線模塊的DIN導軌
6ES7195-7HA00-0A0 有源總線模塊BM PS/IM
6ES7195-7HB00-0A0 有源總線模塊BM 2 X 40
6ES7195-7HC00-0A0 有源總線模塊BM 1 X 80
6ES7195-7HD10-0A0 有源IM/IM冗余總線模板高性能型
6ES7193-0CD40-7XA0 TB8的屏蔽連接端子
6ES7390-5AB00-0AA0 端子元件 2 x 2-6mm
6ES7390-5BA00-0AA0 端子元件 1 x 3-8mm
6ES7390-5CA00-0AA0 端子元件 1 x 6-13,5mm
