6ES7288-5DT04-0AA0西門子S7-200 SMART，SB DT04，數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出

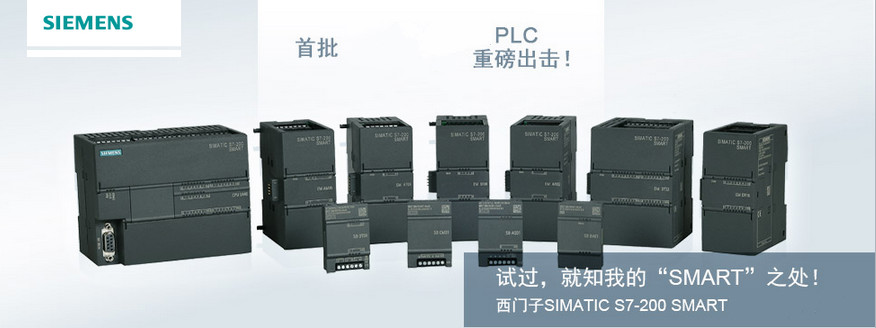

西門子S7-200 Smart系列PLC新品介紹
SIMATIC S7-200 SMART是西門子公司經過大量市場調研，為中國客戶量身定制的一款高性價比小型PLC產品。結合SINAMICS驅動產品及SIMATIC人機界面產品，以S7-200 SMART為核心的小型自動化解決方案將為中國客戶創造更多的價值。
-------------------------------------------------------
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
電話（ Tel ）： 021-61315597
傳真（ Fax ）： 021-37653206
商務（ Q Q ）： 3088672602
聯系人 ：田源（銷售工程師）
地址（ Add ）：上海市松江區
--------------------------------------------------------
公司長期經營銷售西門子PLC,S7-200,S7-200CN,S7-300,S7-400,S7-1200,LOGO,變頻器，軟啟動器，人機界面，電機，伺服電機，數控系統，數控主板，總線電纜，數據總線插頭，直流調速器，等自動化產品！ 有質量保證的前提下，贏得廣大用戶的信賴與支持。主營西門子PLC 觸摸屏，所有產品皆能享受質量保證，價格優惠，發貨及時，規格齊全。公司產品面向全國批發銷售，誠信有保證！全新原裝/量大更優/歡迎選購！
----------------------------------------------------------
↓上海君俞自動化科技有限公司工作理念↓
質量穩定〓實行全過程質量監控，細致入微，全方位檢測！
價格合理〓高效內部成本控制，減少了開支，讓利于客戶！
交貨便捷〓現金生產流水線，充足的備貨，縮短了交貨期！
|
|
SIMATIC S7-200SMART, DIGITAL I/O SB DT04, 2 DI/2 DO, 2 DI 24V DC/2 DO 24V DC | |
| RUN 模式下的 CiR 配置 | ||
| 可在 RUN 模式下更改參數分配 | 否 | |
| 電源電壓 | ||
| 額定值 (DC) | ||
| ● DC 24 V | 是; -15 / +20 % | |
| 輸入電流 | ||
| 耗用電流，典型值 | 50 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 1 W | |
| 數字輸入 | ||
| 數字輸入端數量 | 2 | |
| 輸入電壓 | ||
| ● 額定值 (DC) | 24 V | |
| ● 對于信號“0” | 最大值 5 V | |
| ● 對于信號“1” | 最小值 15 V | |
| 輸入電流 | ||
| ● 對于信號“0”，最大值（允許的閉路電流） | 1 mA | |
| ● 對于信號“1”，典型值 | 2.5 mA | |
| 輸入延遲（輸入電壓為額定值時） | ||
| 對于標準輸入端 | ||
| — 從“0”到“1”時，最大值 | 20 µs | |
| — 從“1”到“0”時，最大值 | 20 µs | |
| 導線長度 | ||
| ● 屏蔽，最大值 | 500 m | |
| ● 未屏蔽，最大值 | 300 m | |
| 數字輸出 | ||
| 數字輸出端數量 | 2 | |
| 輸出電壓 | ||
| ● 對于信號“0”的最大值 | 0.1 V | |
| ● 對于信號“1”，最大值 | 20 V | |
| 報警/診斷/狀態信息 | ||
| 診斷顯示 LED | ||
| ● 用于輸入端狀態 | 是 | |
| ● 用于輸出端狀態 | 是 | |
| 防護等級和防護類別 | ||
| 防護等級符合 EN 60529 | ||
| ● IP20 | 是 | |
| 標準、許可、證書 | ||
| CE 標記 | 是 | |
| 尺寸 | ||
| 寬度 | 35 mm | |
| 高度 | 55.2 mm | |
| 深度 | 16 mm | |
| 重量 | ||
| 重量，約 | 18.1 g | |
（1） 全新的S7-200 SMART 帶來兩種不同類型的CPU 模塊，標準型和經濟型，全方位滿足不同行業、不同客戶、不同設備的各種需求。 標準型作為可擴展CPU 模塊，可滿足對I/O規模有較大需求，邏輯控制較為復雜的應用；而經濟型CPU 模塊直接通過單機本體滿足相對簡單的控制需求。
（2）SIMATIC S7-200 SMART使用軟件：STEP 7- Micro/WIN SMART 是專門為S7-200 SMART 開發的編程軟件，能在Windows XP SP3/Windows 7 上運行，支持LAD、FBD、STL 語言。安裝文件小于100MB。在沿用STEP 7- Micro/WIN 優秀編程理念的同時，更多的人性化設計使編程更容易上手，項目開發更加高效。
【一】Smart200產品亮點
概述：
（1）機型豐富，更多選擇
提供不同類型、I/O點數豐富的CPU模塊，單體I/O點數最高可達60點，可滿足大部分小型自動化設備的控制需求。另外，CPU模塊配備標準型和經濟型供用戶選擇，對于不同的應用需求，產品配置更加靈活，最大限度的控制成本。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
（2）選件擴展，精確定制
新穎的信號板設計可擴展通信端口、數字量通道、模擬量通道、在不額外占用電控柜空間的前提下，信號板擴展能更加貼合用戶的實際配置，提升產品的利用率，同時降低用戶的擴展成本。
（3）高速芯片，性能卓越
配備西門子專用高速處理器芯片，基本指令執行時間可達0.15μs，在同級別小型PLC中遙遙領先。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。
（4）以太互聯，經濟便捷
配備西門子專用高速處理器芯片，基本指令執行時間可達0.15μs，在同級別小型PLC中遙遙領先。一顆強有力的“芯”，能讓您在應對繁瑣的程序邏輯，復雜的工藝要求時表現的從容不迫。
（5）三軸脈沖，運動自如
CPU模塊本體最多集成3路高速脈沖輸出，頻率高達100KHz，支持PWM/PTO輸出方式以及多種運動模式，可自由設置運動包絡。配以方便易用的向?qū)гO(shè)置功能，快速實現設備調速，定位等功能。
（6）通用SD卡，方便下載
本機繼承Micro SD卡插槽，使用市面上通用的Micro SD卡即可實現程序的更新和PLC固件升級，極大地方便了客戶工程師對最終用戶的服務支持，也省去了因PLC固件升級返廠服務的不便。
（7）軟件友好，編程高效
在繼承西門子編程軟件強大功能的基礎上，融入了更多的人性化設計，如新穎的帶狀式菜單，全移動式界面窗口，方便的程序注釋功能，強大的密碼保護等。在體驗強大功能的同時，大幅提高開發效率，縮短產品上市時間。
上海君俞自動化科技有限公司（西門子代理商）
24小時銷售技術服務熱線 ：15201763856
（8）完美整合，無縫集成
SIMATIC S7-200 SMART可編程控制器，SMART LINE觸摸屏和SINAMICS V20變頻器完美整合，為OEM客戶帶來高性價比的小型自動化解決方案，滿足客戶對于人機交互、控制、驅動等功能的全方位需求。
[1]SIMATIC S7-200 SMART 訂貨數據
中央處理單元 CPU 訂貨號
CPU SR20 CPU 模塊，AC/DC/RLY，12 輸入/8 輸出6ES7 288-1SR20-0AA0
CPU SR40 CPU 模塊，AC/DC/RLY，24 輸入/16 輸出6ES7 288-1SR40-0AA0
CPU ST40 CPU 模塊，DC/DC/DC，24 輸入/16 輸出6ES7 288-1ST40-0AA0
CPU CR40 CPU 模塊，AC/DC/RLY，24 輸入/16 輸出6ES7 288-1CR40-0AA0
CPU SR60 CPU 模塊，AC/DC/RLY，36 輸入/24 輸出6ES7 288-1SR60-0AA0
CPU ST60 CPU 模塊，DC/DC/DC，36 輸入/24 輸出6ES7 288-1ST60-0AA0

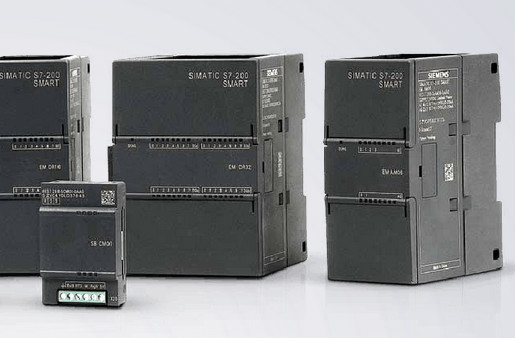

擴展模塊 EM 訂貨號
EM DI08 數字量輸入模塊，8 x 24 V DC 輸入6ES7 288-2DE08-0AA0
EM DR08 數字量輸出模塊，8 x 繼電器輸出6ES7 288-2DR08-0AA0
EM DR16 數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 繼電器輸出6ES7 288-2DR16-0AA0
EM DR32 數字量輸入/輸出模塊，16 x 24 V DC 輸入/8 x 繼電器輸出6ES7 288-2DR32-0AA0
EM DT08 數字量輸入/輸出模塊，8 x 24 V DC 輸出6ES7 288-2DT08-0AA0
EM DT16 數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出6ES7 288-2DT16-0AA0
EM DT32 數字量輸入/輸出模塊，16 x 24 V DC 輸入/16 x 24 V DC 輸出6ES7 288-2DT32-0AA0
EM AI04 模擬量輸入模塊，4 輸入6ES7 288-3AE04-0AA0
EM AQ02 模擬量輸入模塊，2 輸出6ES7 288-3AQ02-0AA0
EM AM06 模擬量輸入/輸出模塊，4 輸入/2 輸出6ES7 288-3AM06-0AA0
EM AR02 熱電阻輸入模塊，2 通道6ES7 288-3AR02-0AA0
信號板 SB 訂貨號
SB CM01 通信擴展信號板，R485/R232 6ES7 288-5CM01-0AA0
SB DT04 數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出6ES7 288-5DT04-0AA0
SB AQ01 模擬量擴展信號板，1 x 12 位模擬量輸出6ES7 288-5AQ01-0AA0
